双导轨封闭龙门式三轴滑台

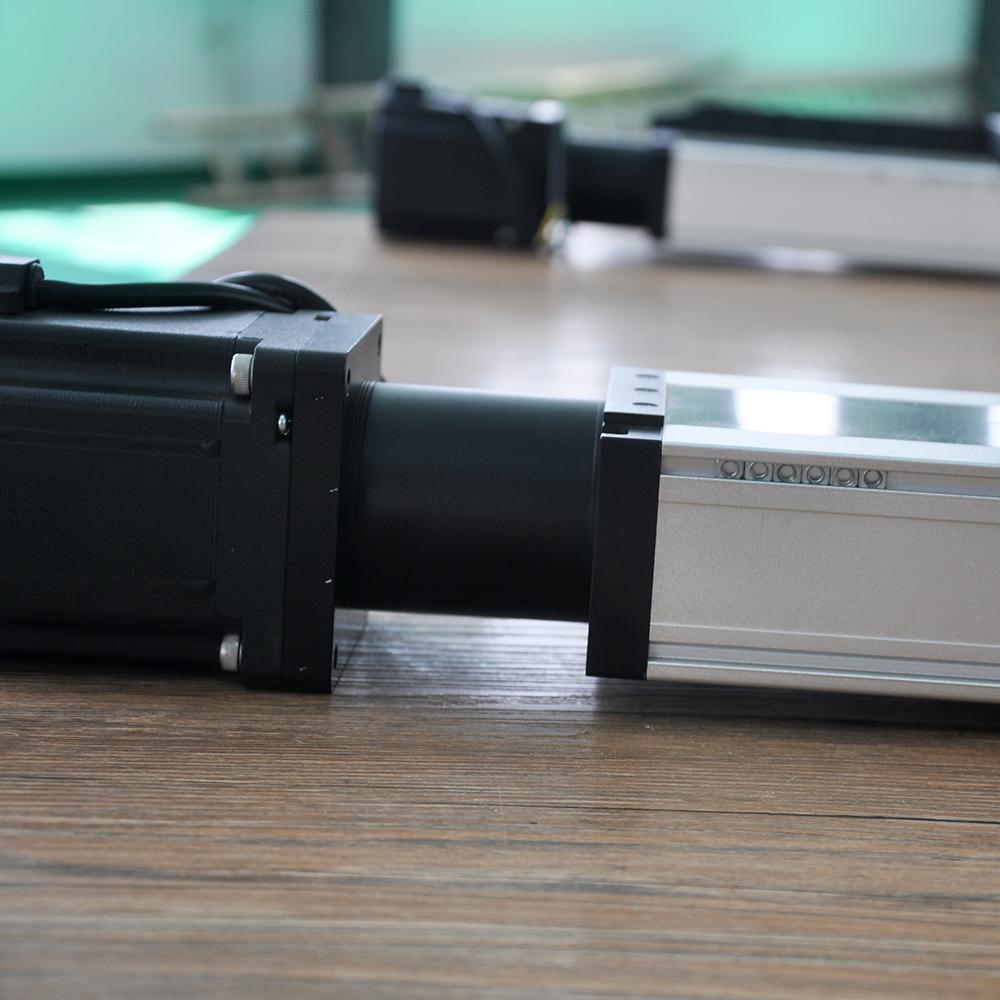

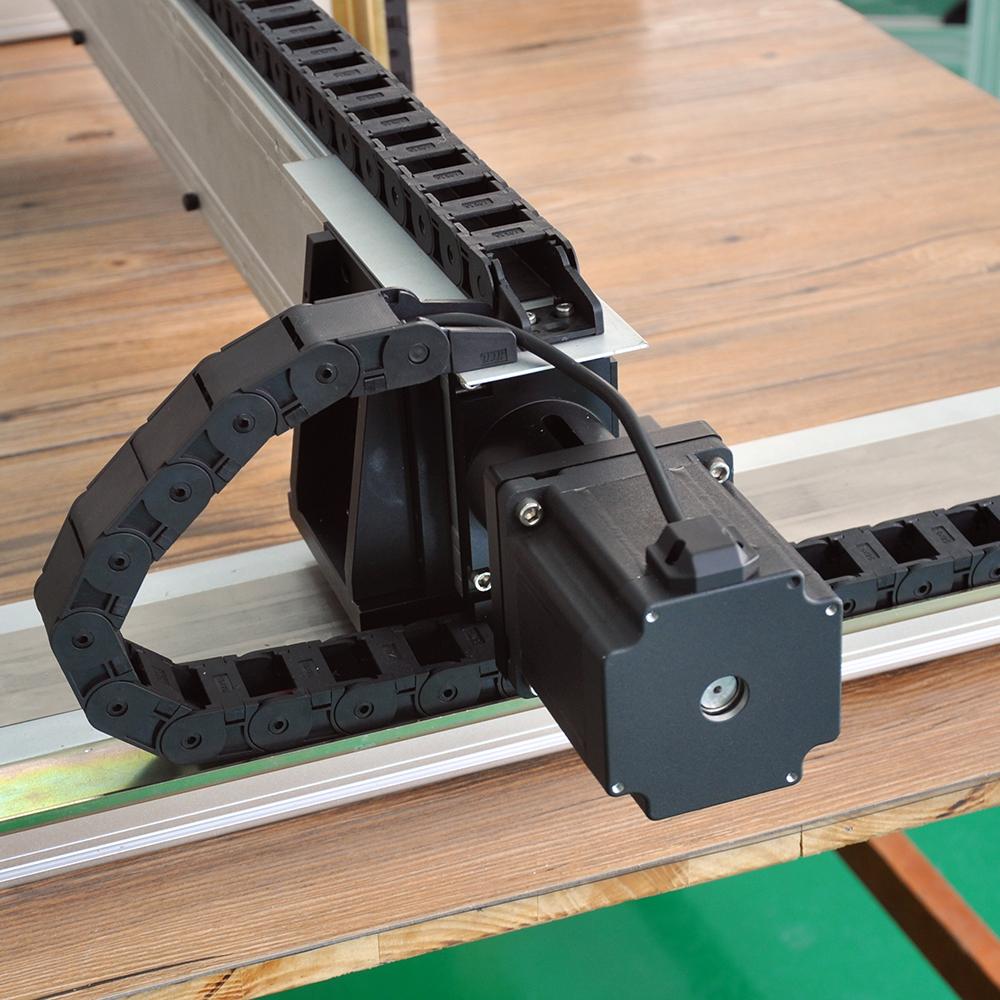

封闭式双导轨滚珠丝杆三轴滑台(龙门式)是由福誉FSL120系列直线模组搭建而成的一款三轴运动系统。可实现三维空间运动。FSL120是一款封闭式丝杆模组。有效行程≤1200MM,滑台一侧采用不锈钢带密封,防水防尘等级:IP51。内部配置双导轨,共4滑块。适合重负载和高速度。

基本参数
品   牌: FUYU 型   号: FSL120XYZ-L
有效行程: 100MM~1200MM 定位精度: ±0.05MM
搭建方式: 龙门式 最大负载: 50KG
标配电机: 三相86128步进电机 丝杆规格: G1610
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

    封闭式双导轨滚珠丝杆三轴滑台(龙门式)是由福誉FSL120系列直线模组搭建而成的一款三轴运动系统。可实现三维空间运动。FSL120是一款封闭式丝杆模组。有效行程≤1200MM,滑台一侧采用不锈钢带密封,防水防尘等级:IP51。内部配置双导轨,共4滑块。适合重负载和高速度。

这款滚珠丝杆双导轨龙门式三轴滑台精选优质铝型材合金,结构紧凑坚固,运动顺滑,经久耐用,搭配控制器可实现高精度三维空间的运动控制,并可定制长度,解决各行业痛点,提高生产效率,减少人工成本!

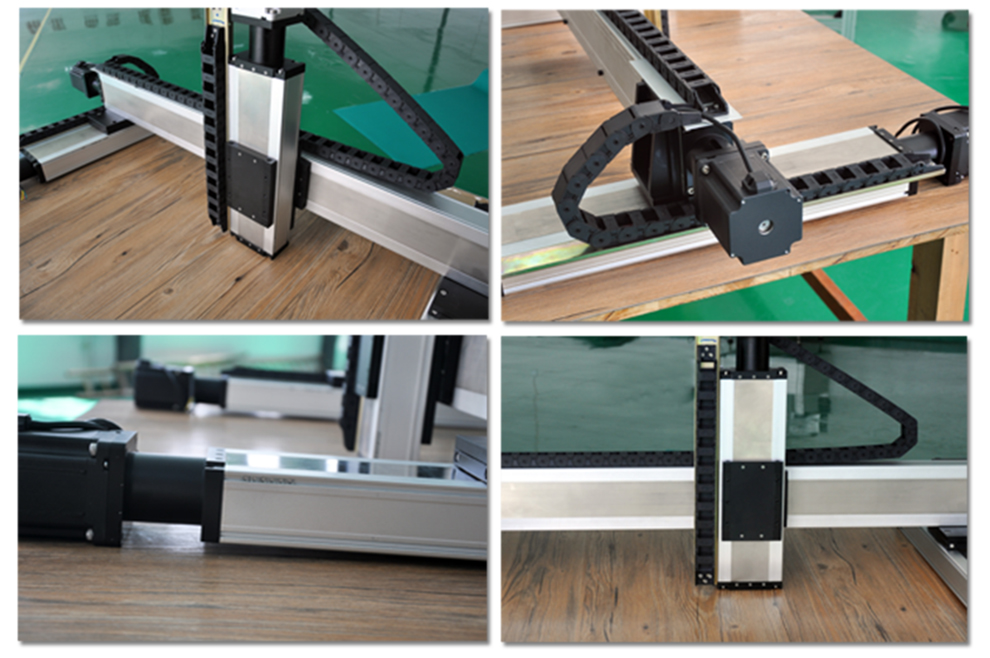

龙门式三轴滑台

搭建龙门式三轴滑台要求

Y轴:有效行程≤1200MM

X轴:有效行程≤1200MM

Z轴:有效行程≤600MM

最大承重:小于50KG(具体根据X轴的有效行程决定,越长负载越小)

具体使用,要根据具体的使用环境、精度、速度、负载等等,请联系我们的客服,预约售前技术工程师!

产品特点

  • 1.钢带式全封闭结构,防护等级IP51。
  • 2.两端软垫防护,防止撞击。
  • 3.首端双推力球轴承,提供强力轴向负载。
  • 4.双导轨结构,任意方向负载稳定可靠。

产品参数

滑台材料 全铝(高强度6061),全CNC精细加工,精度保证,不易变形
滑台面板(上滑块)宽度 110MM*150MM
滑台高度 76MM
可换丝杆 G1610/G2020
底板宽度 120MM
标准配置 滚珠丝杆直径16MM,丝杆导成10MM
精度 定位精度0.05MM
承重 水平负载≤100KG,垂直负载≤50KG。
叠法 可以叠十字、悬臂式、T型、龙门式、三轴式、四轴式多种叠法
官配标准 86步进电机
可定制电机 伺服电机、减速电机,按需求定制。

产品配置

标准配置 非标选配
配件 型号 参数
三相86128步进电机 FM861282SJT03 法兰尺寸:86MM;机身长度:128MM;
额定电流3A;保持扭矩7Nm
法兰尺寸≤86MM步进电机;法兰尺寸≤80MM的伺服电机
16丝杆 G1610 直径16MM;导程10MM

G1605 丝杆 ,G2020 丝杆

型材   截面尺寸:(120X60);6061铝合金
适配驱动 FMDT220A48NOM 适配60-110法兰高压(110-220V AC)三相步进电机
