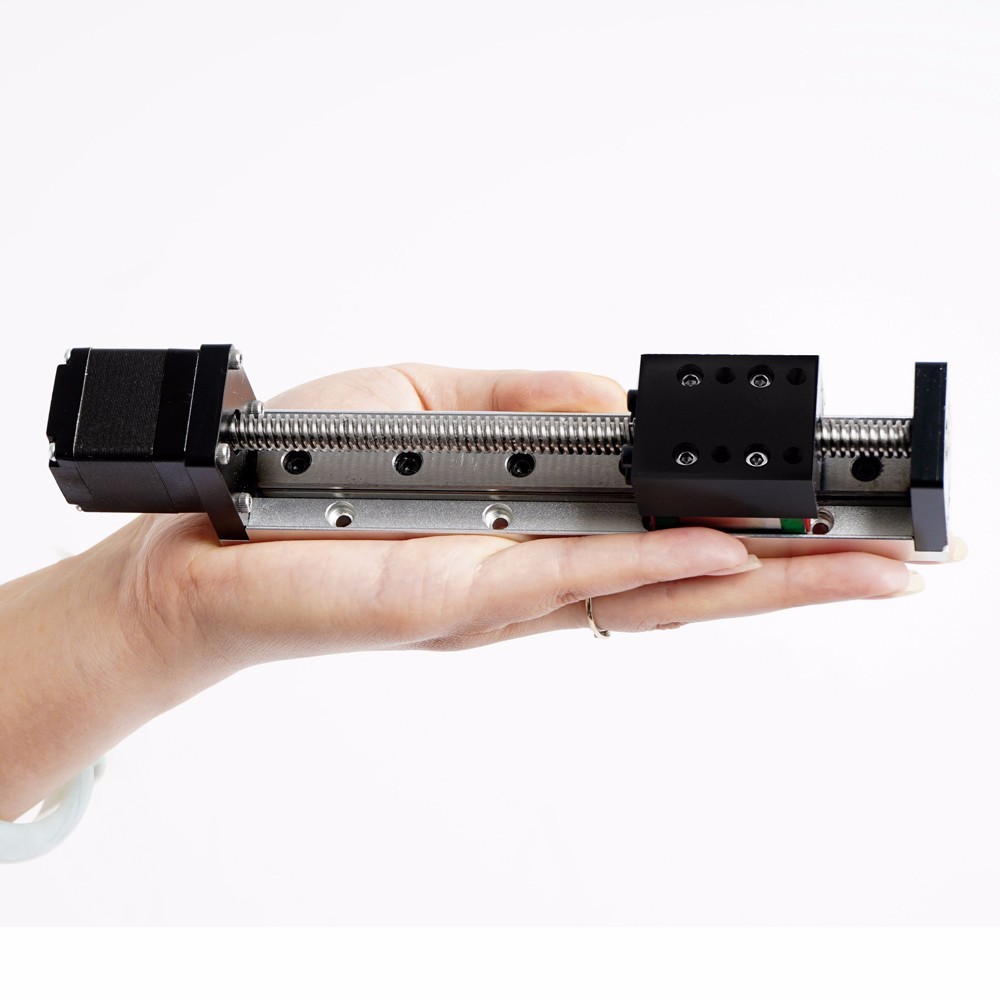

FSK30微型梯形丝杆滑台

FSK30直线模组是本司推出的一款小型化、高性价比丝杆直线模组,本体宽度30mm,最大有效行程达300mm。采用开放式的结构(无防水防尘功能),采用贯通式丝杆电机,并配置单导轨,单滑块,结构紧凑,通用性强,适用于低负载低速要求,方便搭配各个行业所需的工件,并实现设备所需的简易实用的直线运动定位功能。

基本参数
品   牌: FUYU 型   号: FSK30
有效行程: 0~300MM 精   度: ±0.05MM
最大速度: 300MM/S 最大负载: 4KG(水平) 1KG(垂直)
标配电机: 两相35步进电机 丝杆类型: 梯形丝杆
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

   FSK30直线模组是本司推出的一款小型化、高性价比丝杆直线模组,本体宽度30mm,最大有效行程达300mm。采用开放式的结构(无防水防尘功能),采用贯通式丝杆电机,并配置单导轨,单滑块,结构紧凑,通用性强,适用于低负载低速要求,方便搭配各个行业所需的工件,并实现设备所需的简易实用的直线运动定位功能。

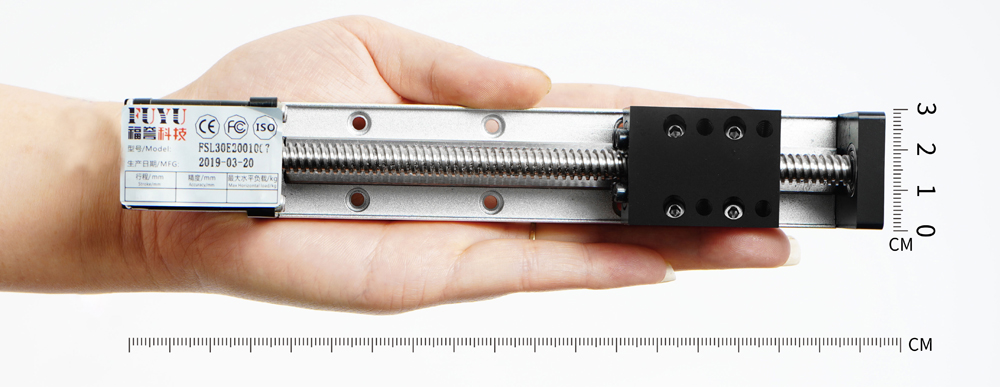

小型丝杆直线滑台

产品特点

  • 1.低噪音运行(噪音<65dB)。
  • 2.实现高精度运行,精度可达±0.05MM。
  • 3.小巧,结构紧凑,型材宽度仅30MM,易于安装。

产品参数

丝杆类型规格  梯形丝杆(T0802/T0804/T0812)
模组宽度 30MM
精度 精度±0.05MM
承重 水平负载≤4KG 垂直负载≤1KG
有效行程 ≤300MM
使用环境 避免粉尘及腐蚀气体,工作温度<80℃,湿度<85%RH 无凝溶,保存温度-30℃~80℃
最大速度

250MM/s(水平满载) 100MM/s(垂直满载)

梯形丝杆直径 8MM
标配电机参数 两相28步进电机(电机尺寸:28*30 额定电流:0.67A 步距角:1.8°保持转矩:70mN.m )
行走寿命 10000小时
噪音 ≤65dB(1M范围)

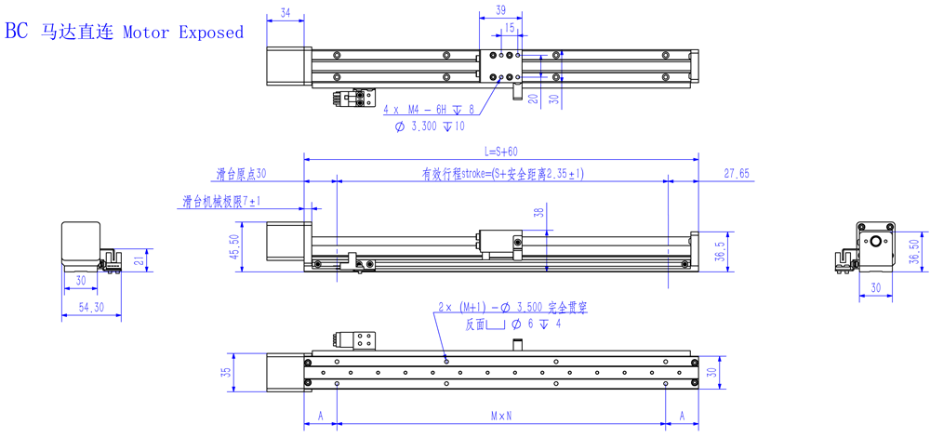

产品图纸

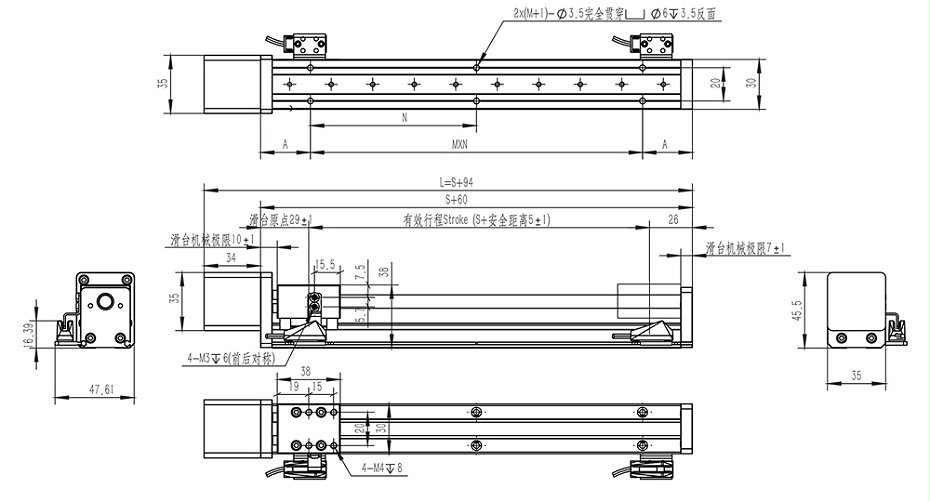

FSK30-BC-B35选型图

部分非标产品案例

微型直线模组非标产品

直线模应用行业

直线模组应用行业分类

应用案例

直线模组应用案例
