产品介绍

  FMDD36D22NOM是基于DSP控制的二相混合式步进电机驱动器，是新一代数字式步进电机驱动器。驱动电压为DC12V~36V，适配电流在2.2A以下、外径39~42mm的各种型号的二相混合式步进电机。运行平稳，震动和噪音极小。定位精度最高可达6400步/转。该产品广泛应用于激光加工设备、医疗设备、测量设备、电子。

  该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，使得电机在运行平稳性、噪音、振动等性能方面具有优越的性能;平滑、精确的电流控制技术大大减小了电机发热;光耦隔离共阳信号输入、抗干扰能力强;具有过压、欠压等出错保护功能。

● 设有8档等角度恒力矩细分,最高分辨率6400步/转,最高响应频率可达200Kpps

● 自动半流用户可设，步进脉冲停止超过1.5s时,线圈电流自动减到设定电流的一半

●  光电隔离信号输入/输出

● 驱动电流0.3A/相到2.2A/相分8档可调·单电源输入，电压范围: DC12~36V·输入电压不能超过DC36V

● 输入控制信号电平为+5V~+28V范围,高于+5V时无需外接限流电阻;·输入脉冲信号上升沿有效

● 驱动器温度超过80度时驱动器停止工作，故障指示灯ALM亮,直到驱动器温度降到50度时，驱动器需要重新.上电才能恢复工作。出现过热保护请加装散热器;

● 过流(负载短路)故障指示灯ALM亮,请检查电机接线及其他短路故障，排除后需要重新上电恢复

● 无电机故障指示灯ALM亮,请检查电机接线，排除后需要重新上电恢复。

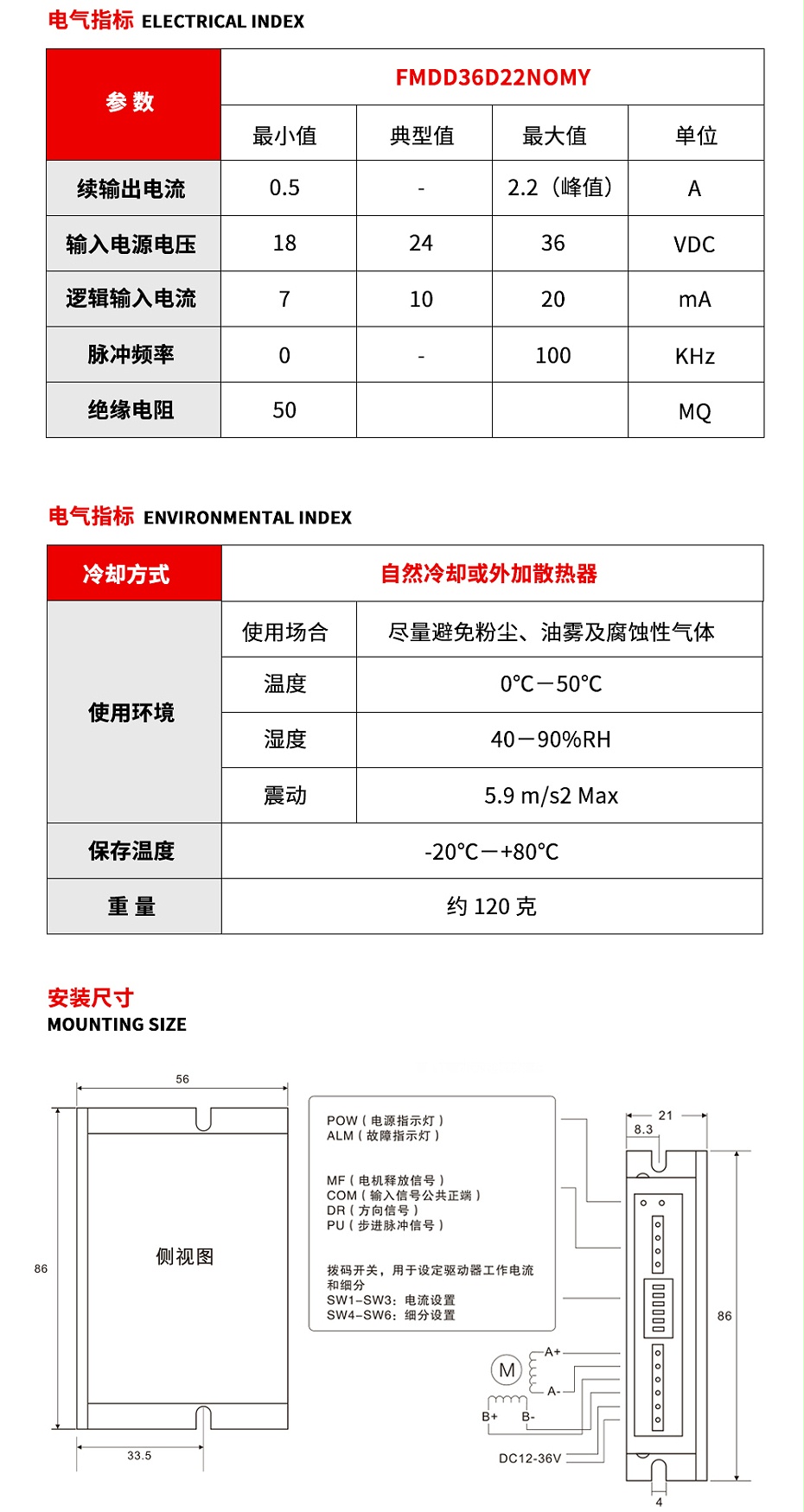

产品参数

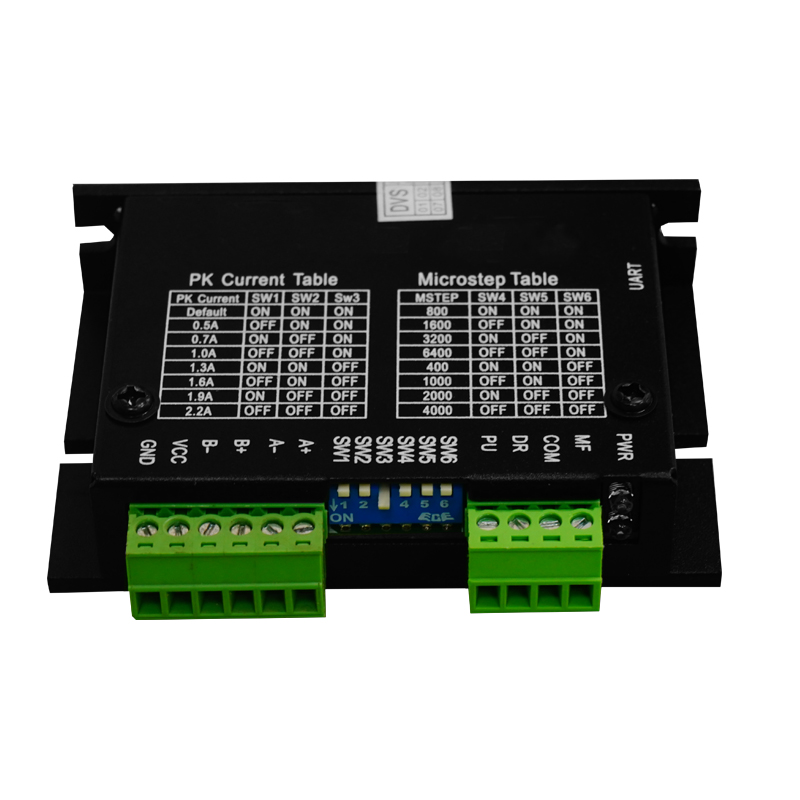

产品图片
