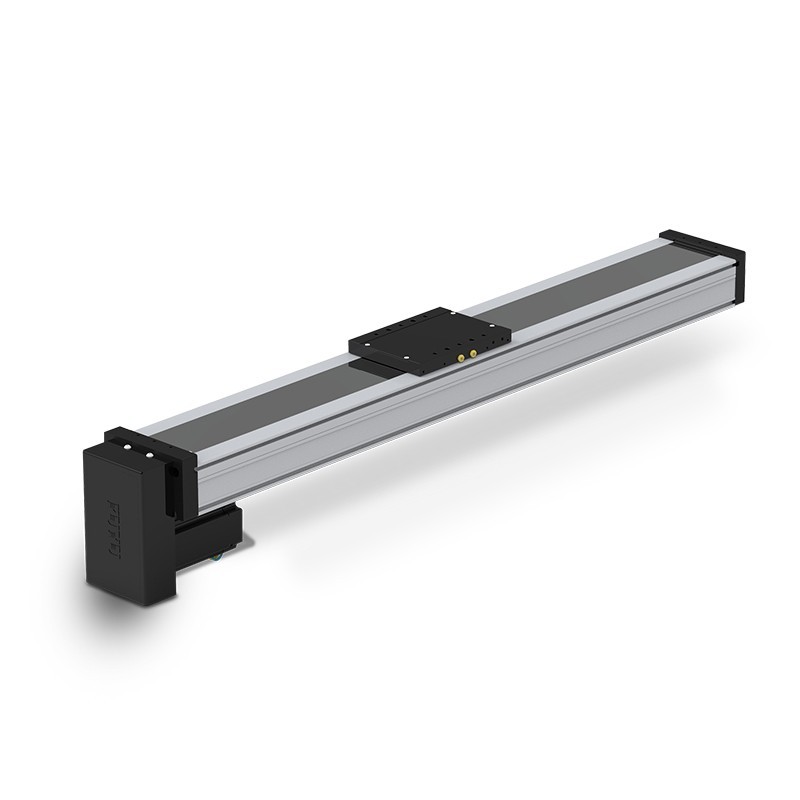

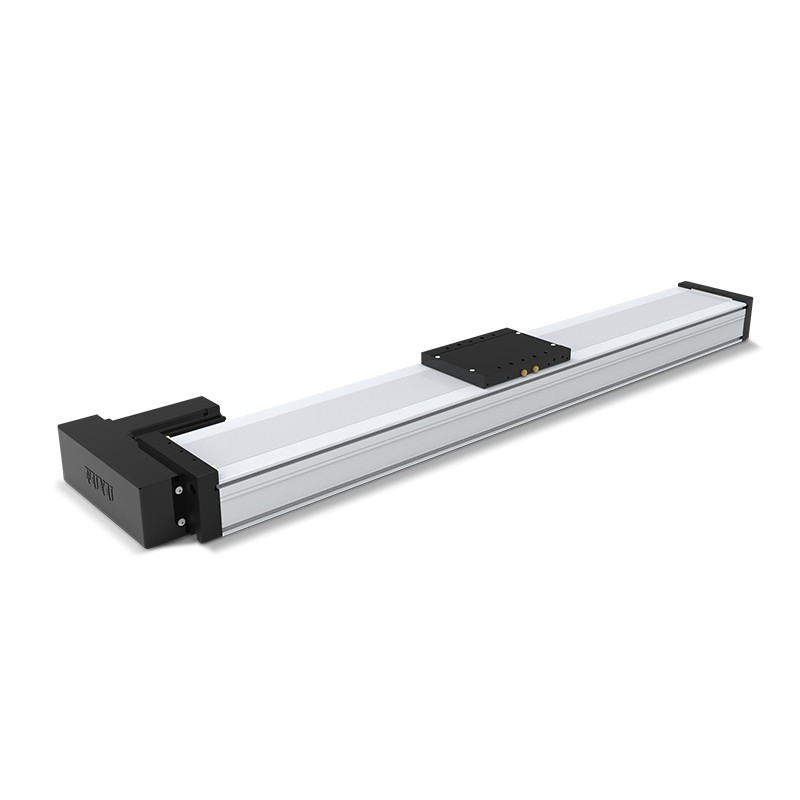

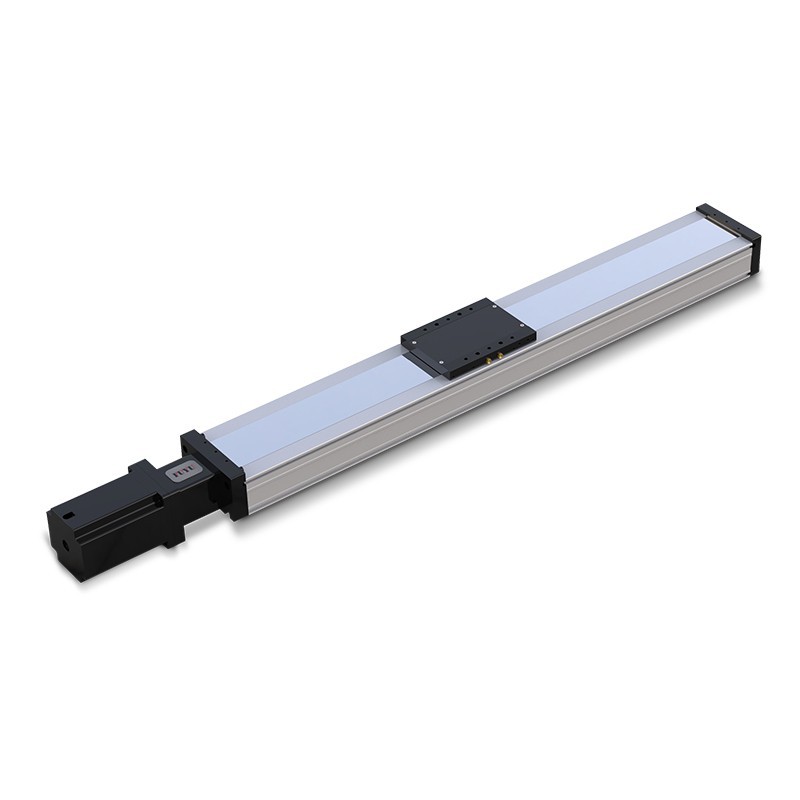

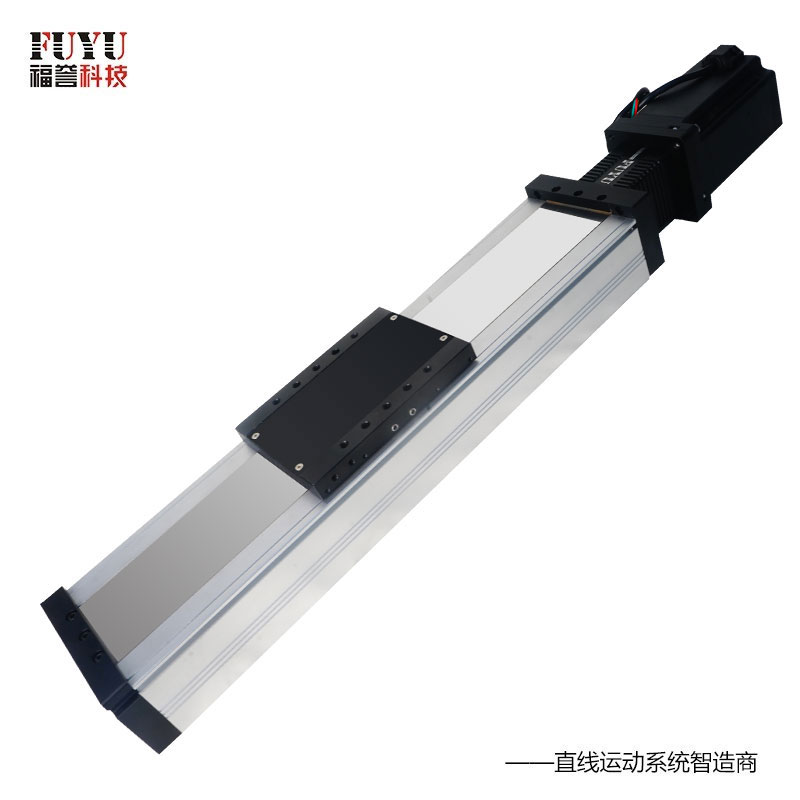

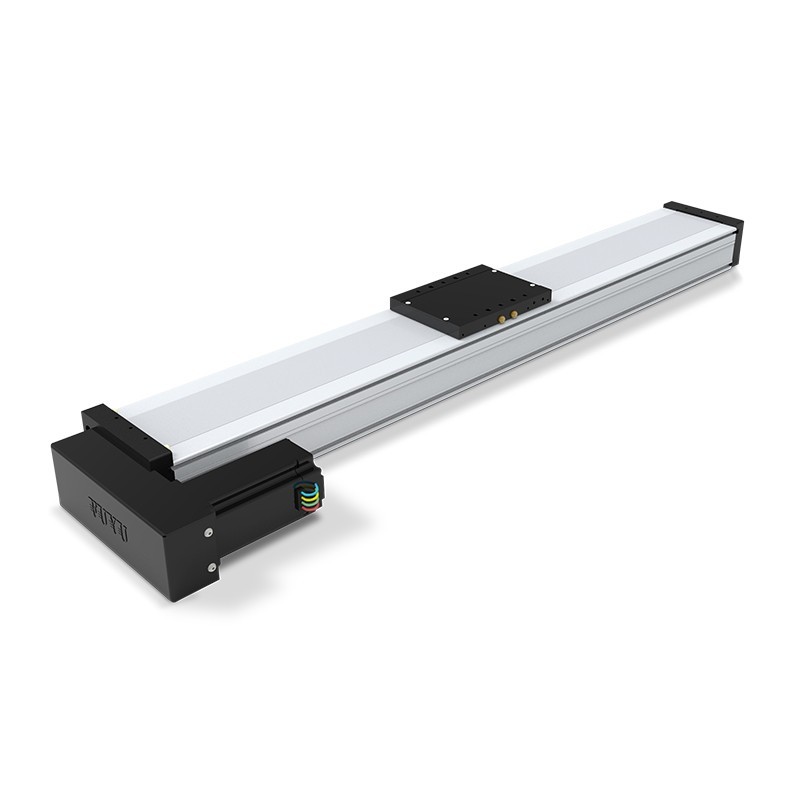

滚珠丝杆双导轨直线模组滑台-FSL120
FSL120直线模组,全封闭结构,本体宽度120MM,双导轨4滑块,具有高精密度,多段重复定位、结构紧凑,通用性强,适用于特殊环境使用。
基本参数
品   牌: FUYU 型   号: FSL120
有效行程: 50MM~1500MM 定位精度: ±0.02MM
最大速度: 500MM/S 最大负载: 100KG(水平) 50KG(垂直)

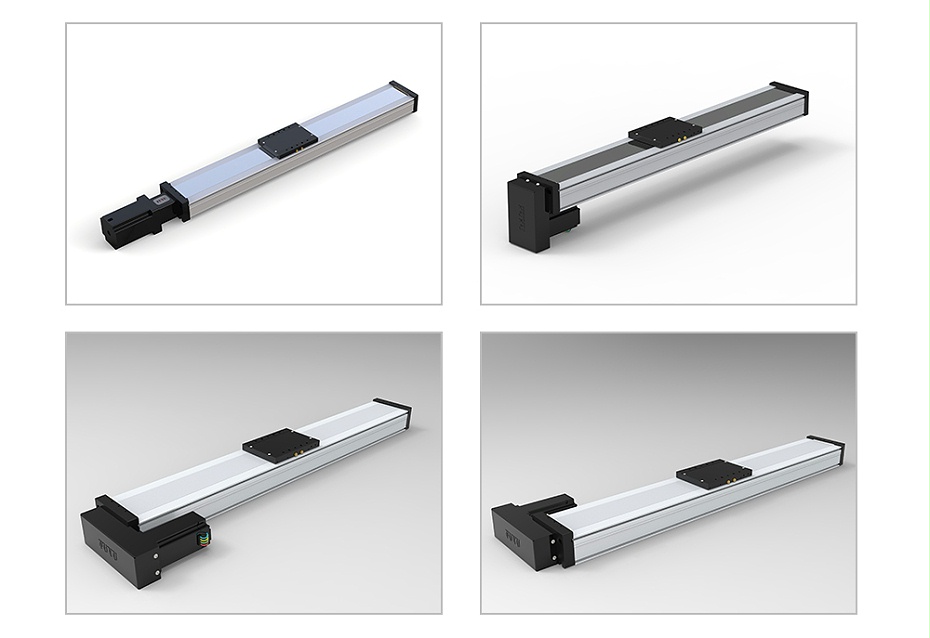

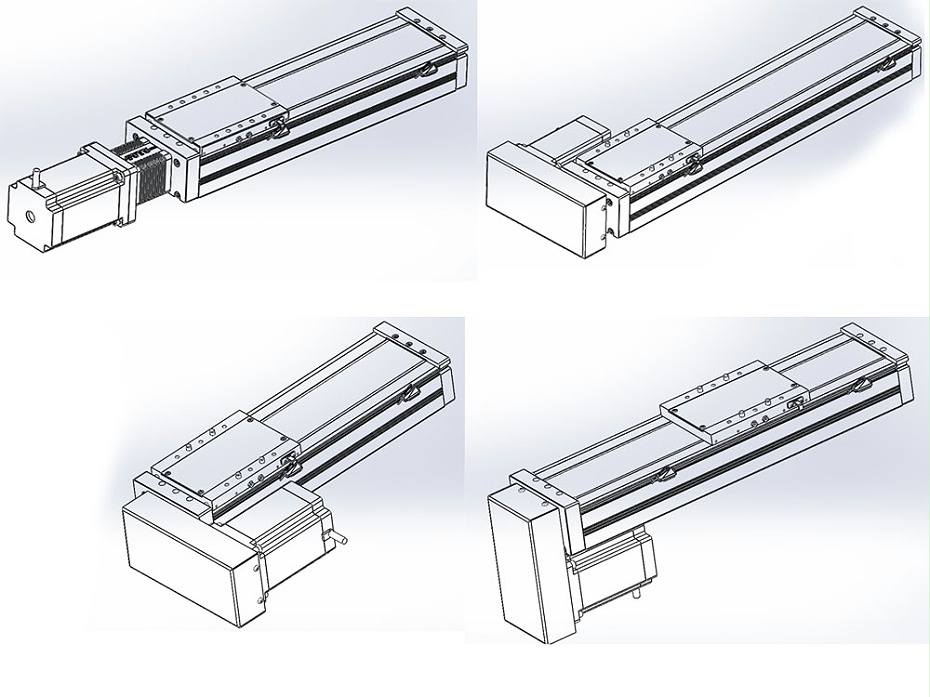

标配电机: 86128步进电机(电机安装方向可调) 丝杆规格: G1610
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

FSL120是一款封闭式丝杆模组。有效行程≤1500MM。滑台一侧采用不锈钢带密封,防水防尘等级:IP51。内部配置双导轨,共4滑块。适合重负载和高速度。

这款模组是福誉科技新研制的120MM宽工业级直线模组,结构紧凑坚固,运行顺滑,防水防油,搭配控制器可实现高精度直线运动控制,并可定制长度,搭建两轴三轴系统,解决行业需求。

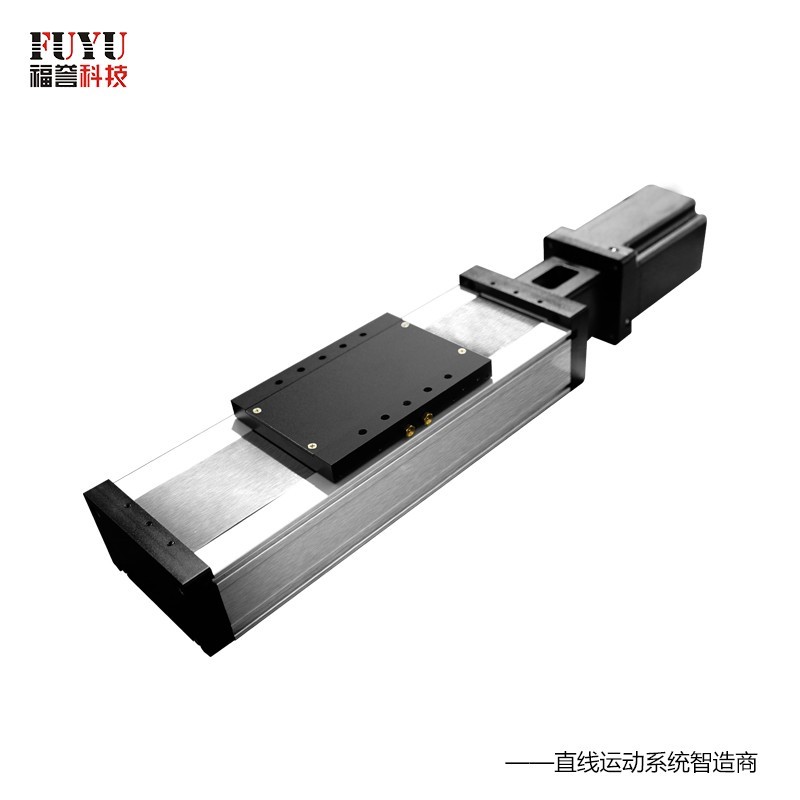

全封闭式双导轨直线模组

产品特点

  • 1.钢带式全封闭结构,防护等级IP51。

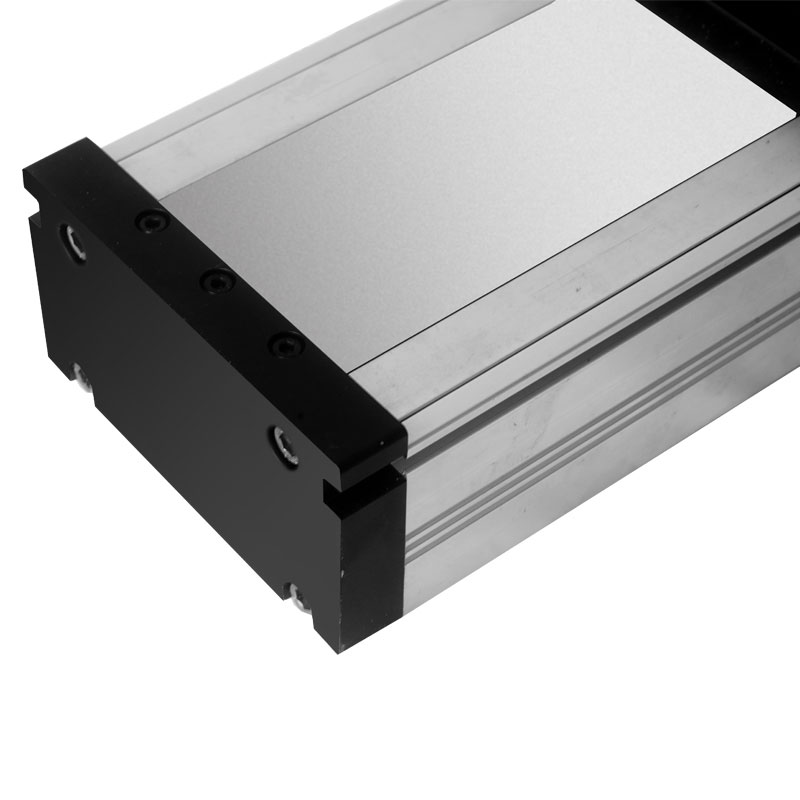

  • 2.两端软垫防护,防止撞击。
  • 3.首端双推力球轴承,提供强力轴向负载。
  • 4.双导轨结构,任意方向负载稳定可靠。

产品参数

滑台材料 全铝(高强度6061),全CNC精细加工,精度保证,不易变形

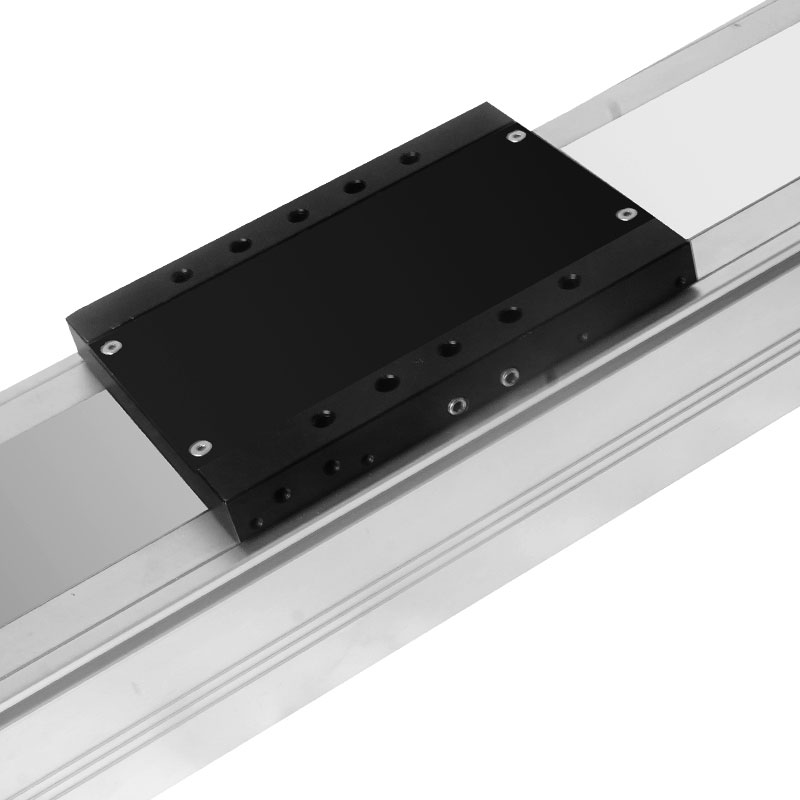

滑台面板(上滑块)宽度 110MM*150MM
滑台高度 76MM
可换丝杆 1610/2020
底板宽度 120MM
标准配置 滚珠丝杆直径16MM,丝杆导程10MM
精度 定位精度±0.02MM
承重 水平负载≤100KG,垂直负载≤50KG。
叠法 可以叠十字、龙门式、三轴式、四轴式多种叠法
官配标准 86步进电机
可定制电机 伺服电机、减速电机,按需求定制。

产品配置

标准配置 非标选配
配件 型号 参数

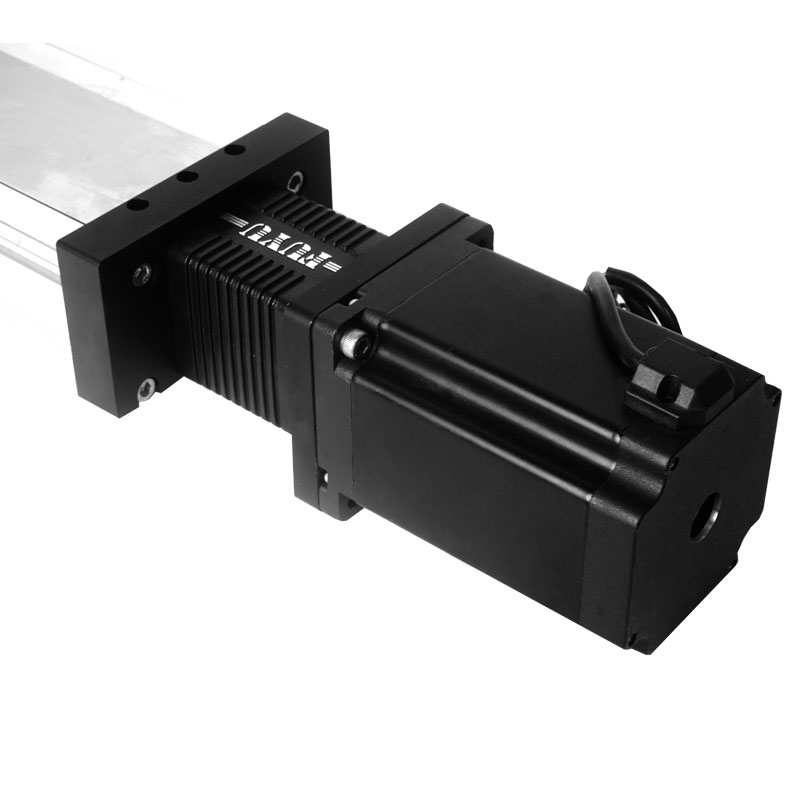

三相86128步进电机 FM861282SJT03 法兰尺寸:86MM;机身长度:128MM;
额定电流3A;保持扭矩7Nm
法兰尺寸≤86MM步进电机;法兰尺寸≤80MM的伺服电机
16丝杆 G1610 直径16MM;导程10MM

G1605 丝杆 ,G2020 丝杆

型材   截面尺寸:(120X60);6061铝合金
适配驱动 FMDT220A48NOM 适配60-110法兰高压(110-220V AC)三相步进电机

产品尺寸

有效行程(标准) 非标效行程
100MM,200MM,300MM,400MM,500MM
,600MM,700 MM,800MM,900 MM,1000MM ,1100MM,1200 MM,1300MM,1400 MM,1500MM

≤1500MM的其他行程

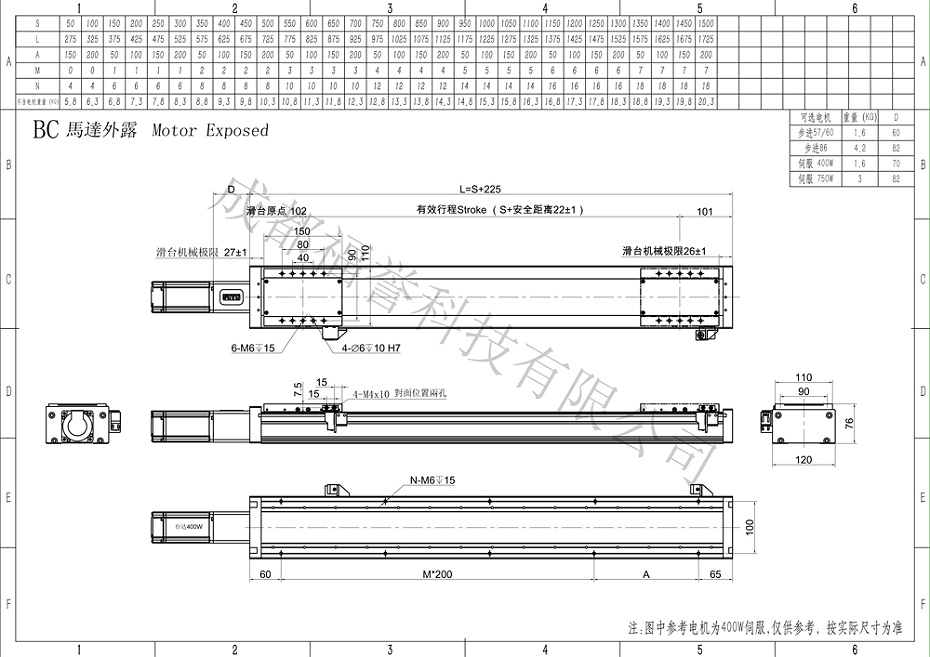

产品图纸

FSL120模组选型图-3

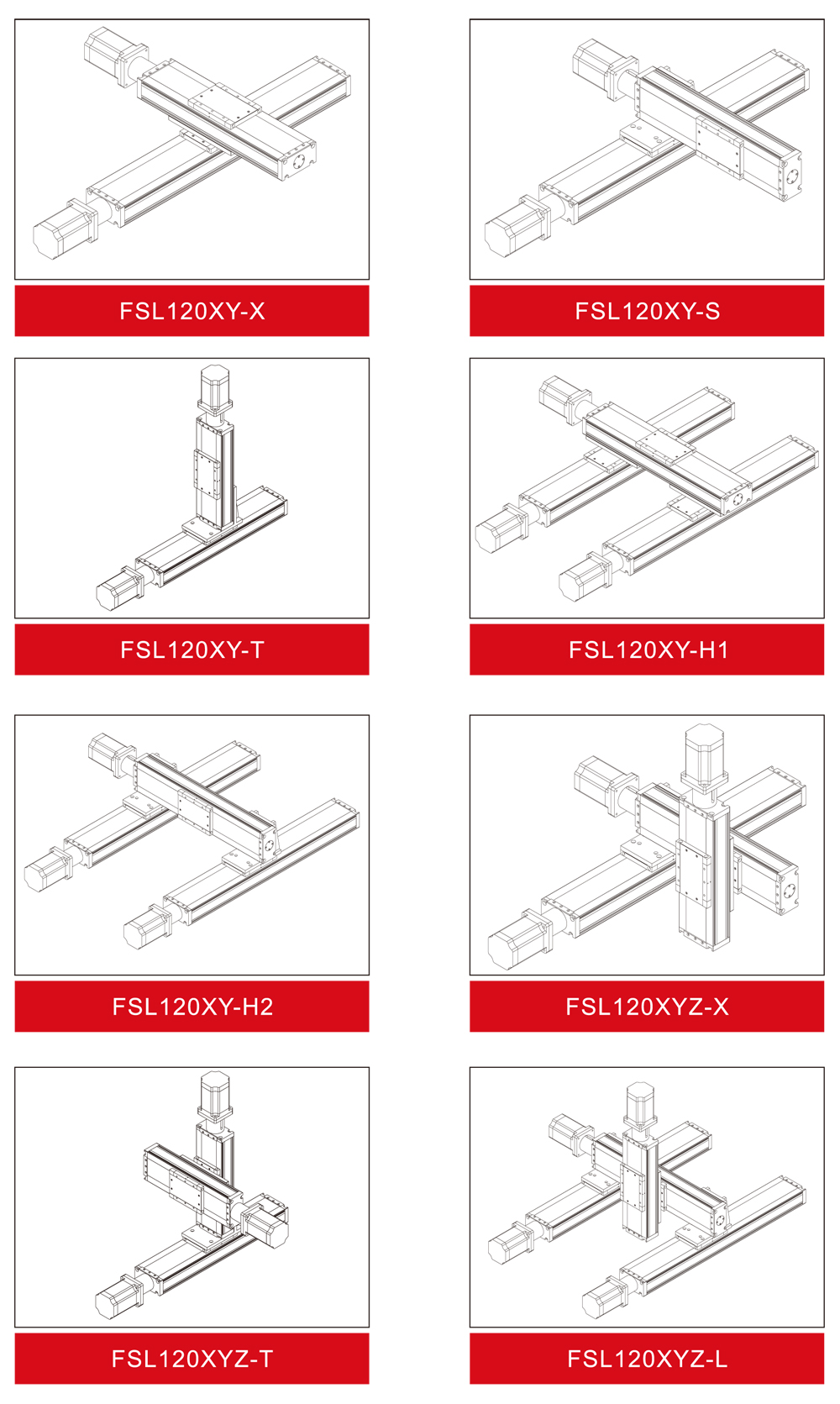

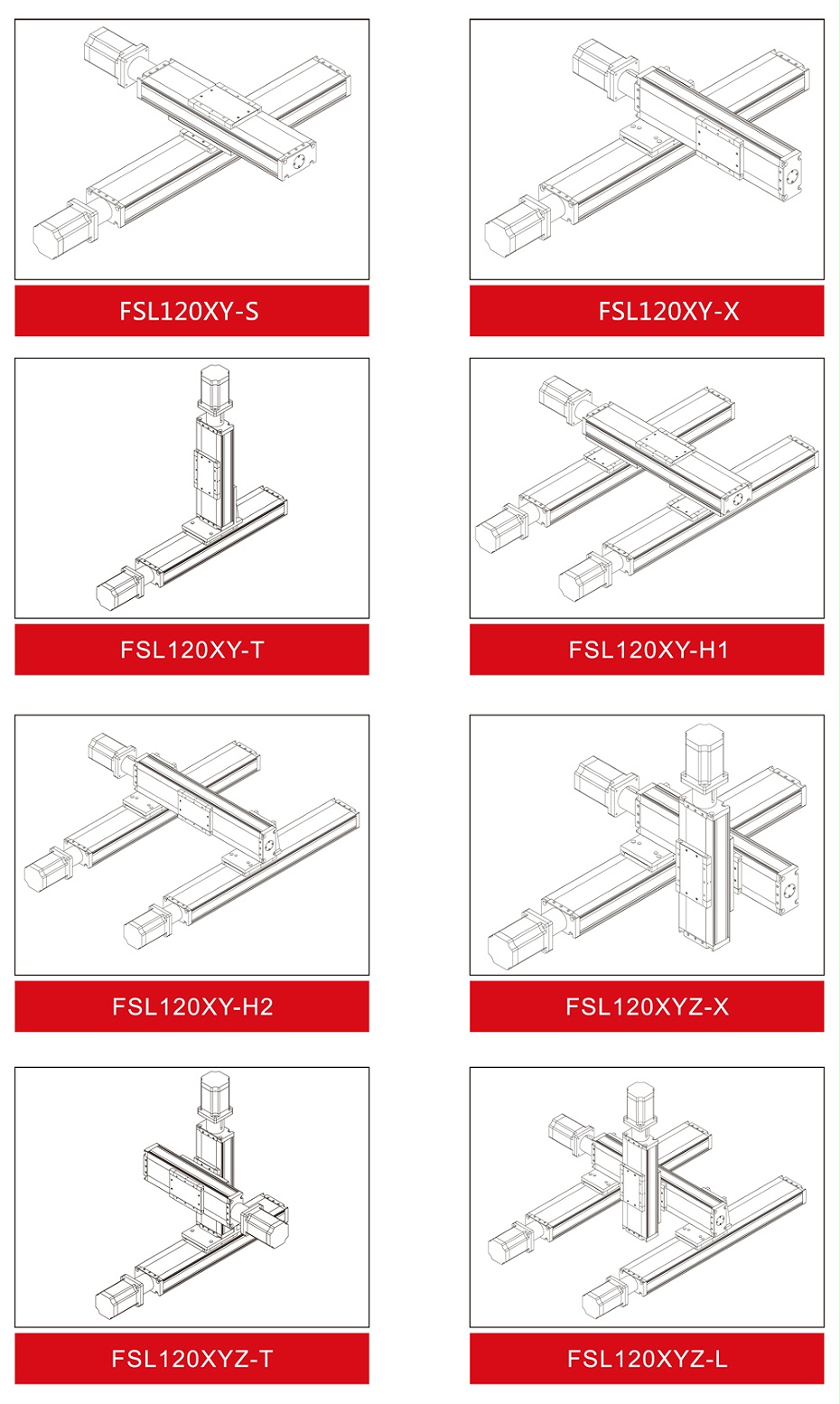

多轴组合滑台

120丝杆模组多轴
