半封闭式同步带滑台模组-FTB14系列
FTB14系列是福誉新研发的半封闭式皮带直线模组,可轻易达到高速度的使用需求,运转稳定,重复定位精度可达到±0.05mm,完美应对所有自动化市场需求,使用范围及用途广泛,是目前国际市场主要运用的产品之一
基本参数
品   牌: FUYU 型   号: FTB14
有效行程: 50MM~3500MM 精   度: ±0.05MM
最大速度: 2000MM/S 最大负载: 25KG(水平) 不建议垂直使用
标配电机: 400W伺服电机 皮带规格: 25
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

   FTB14系列是福誉新研发的半封闭式皮带直线模组,可轻易达到高速度的使用需求,运转稳定,重复定位精度可达到±0.05mm,完美应对所有自动化市场需求,使用范围及用途广泛,是目前国际市场主要运用的产品之一

  应用范围:主要用于工作定位、夹取、搬运等自动化设备,包括电子部件组装、液体注入填充装置、点熔焊装置、电路板与晶圆盒定位插入装置、物件整列靠齐。

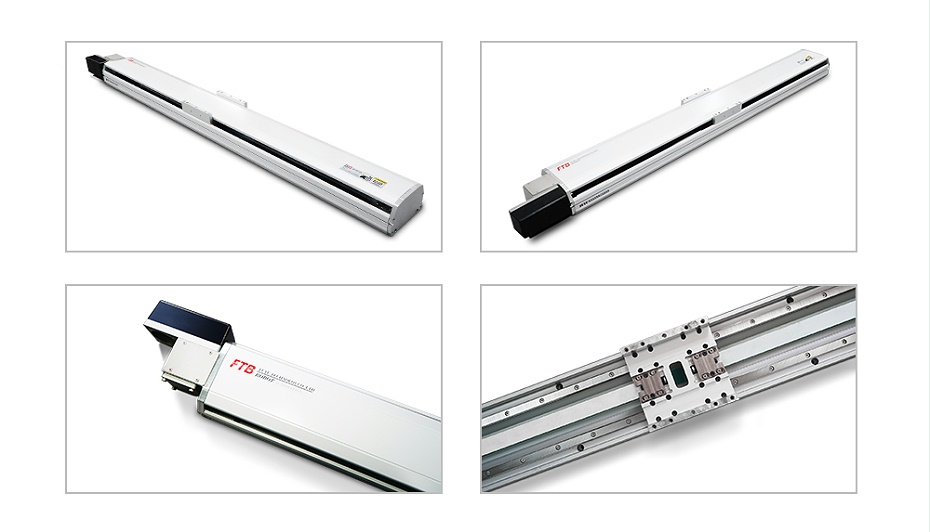

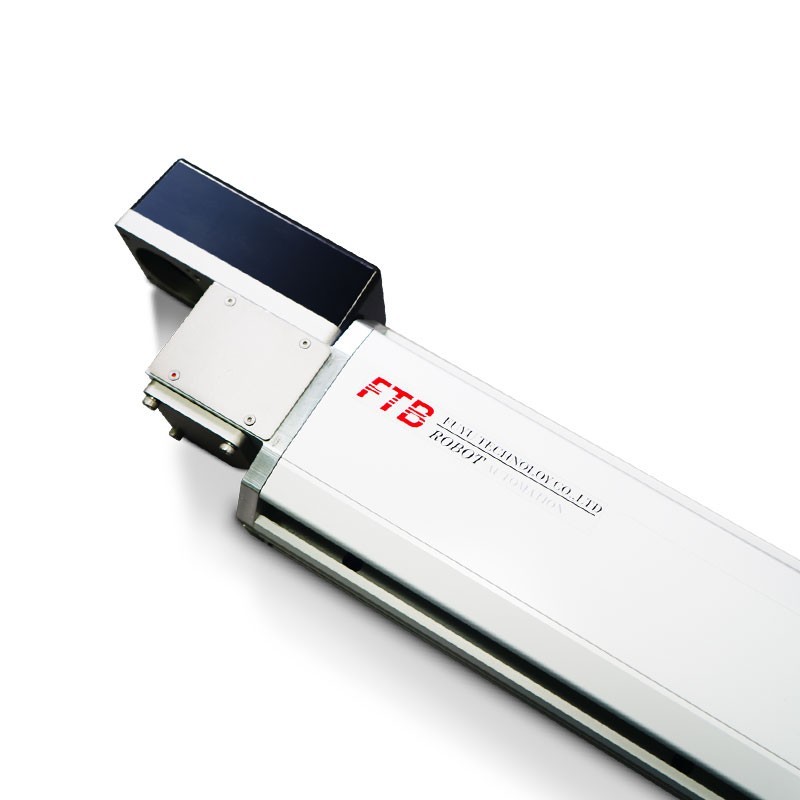

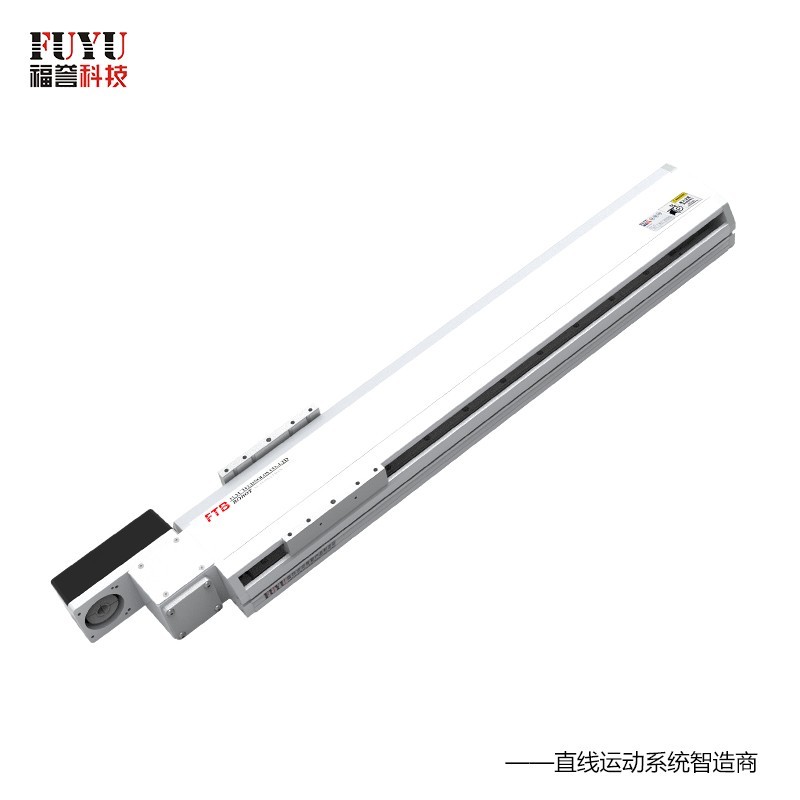

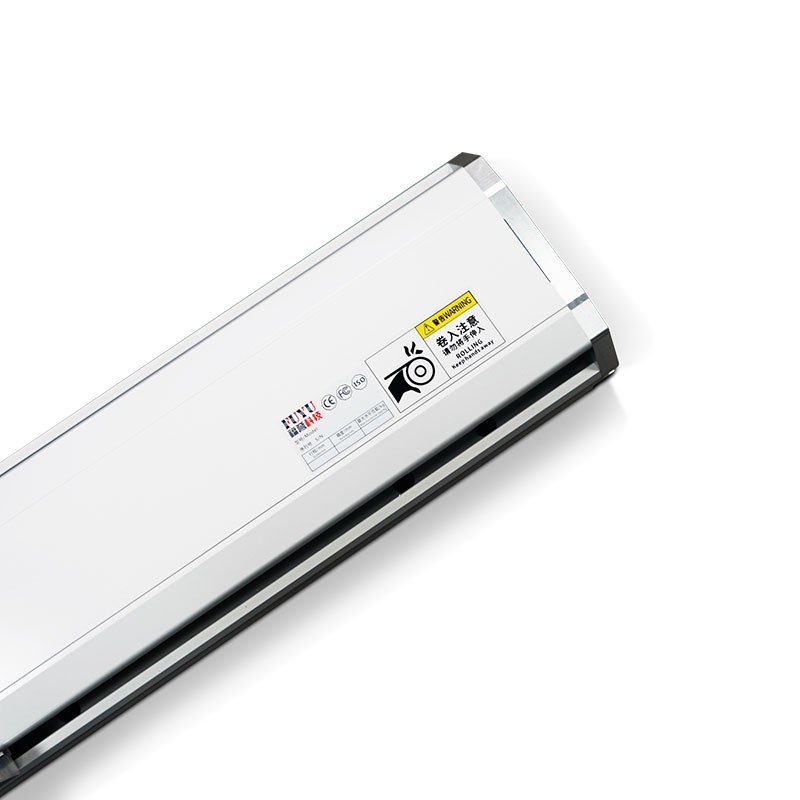

半封闭式皮带直线模组

产品特点

  • 1.实现高速度运行,速度可达2000MM/S
  • 2.刚性高,模组精度保持性好。

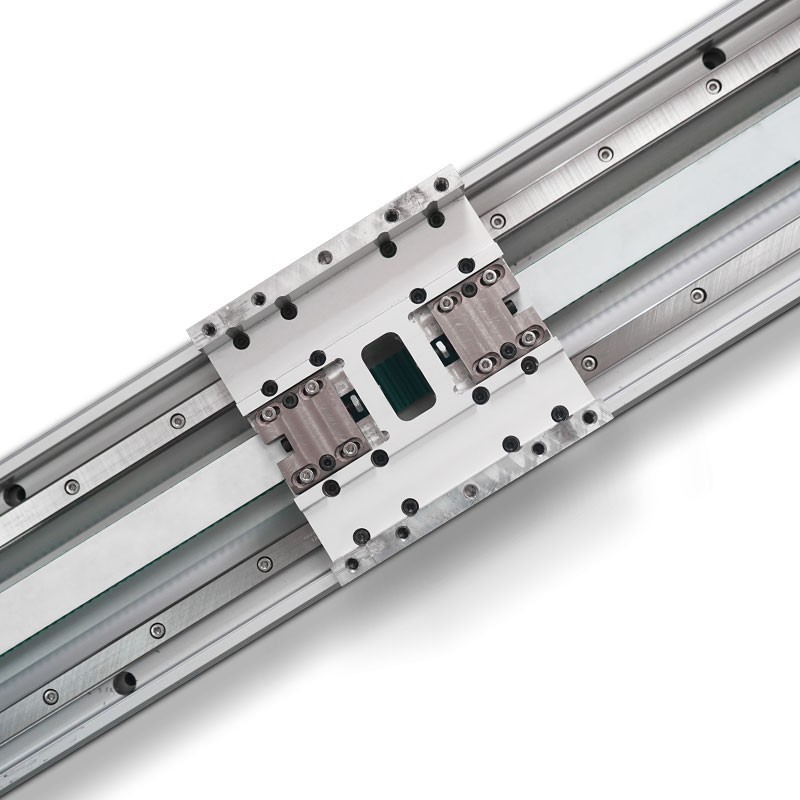

  • 3.双导轨,低噪音,运行更稳定。

产品参数

型号名称 FTB14(双轨)
模组宽度 135MM
重复定位精度 精度±0.05MM
标配电机 400W伺服电机
皮带规格 25
导轨规格 双轨W15XH12.5
有效行程

50MM~3500MM

最大速度 2000MM/S
 最大负载 25KG(水平)垂直不建议使用
噪音 75分贝(空载)55分贝(额载)
可搭建方式 可以叠十字、悬臂、T型、龙门式、三轴式、四轴式多种叠法

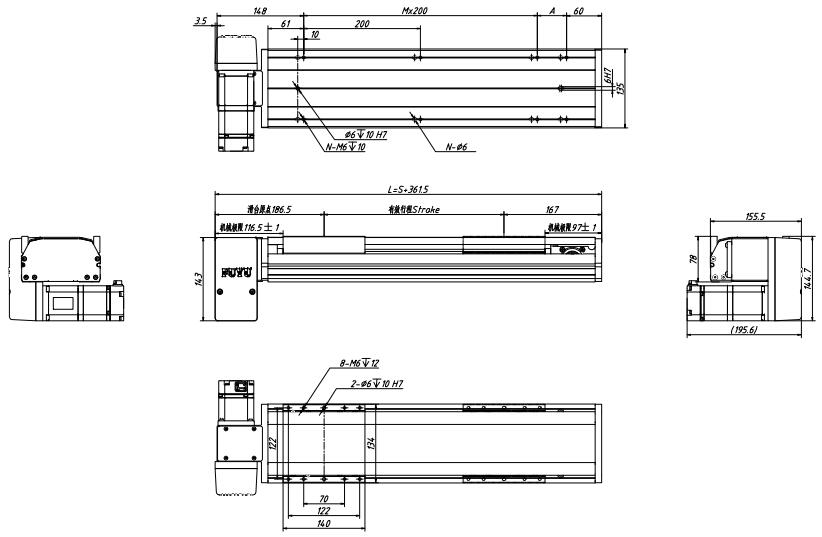

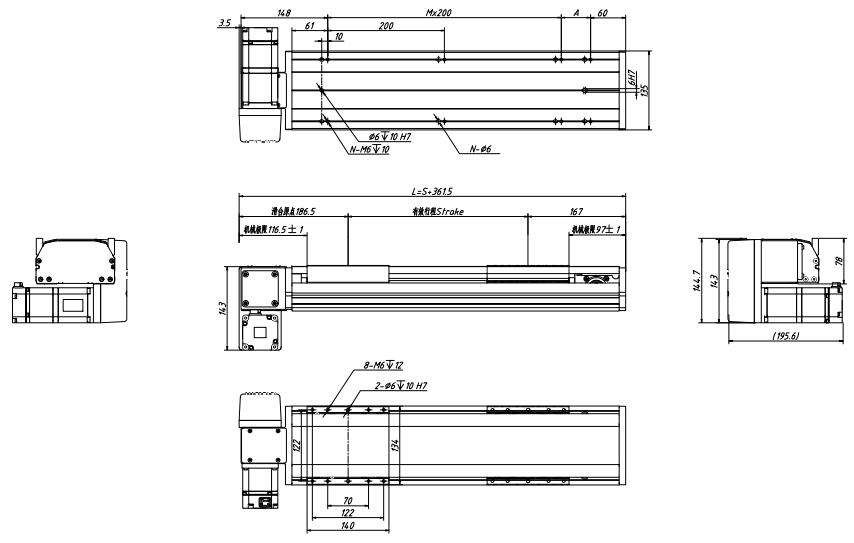

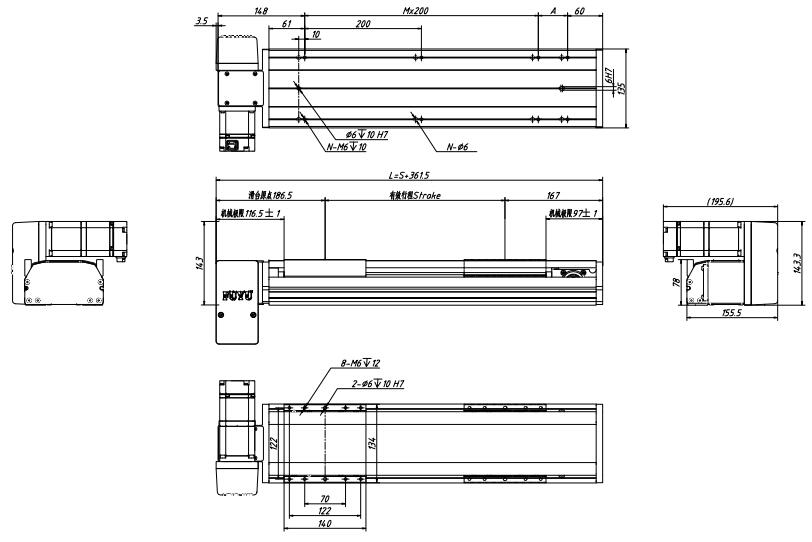

产品图纸

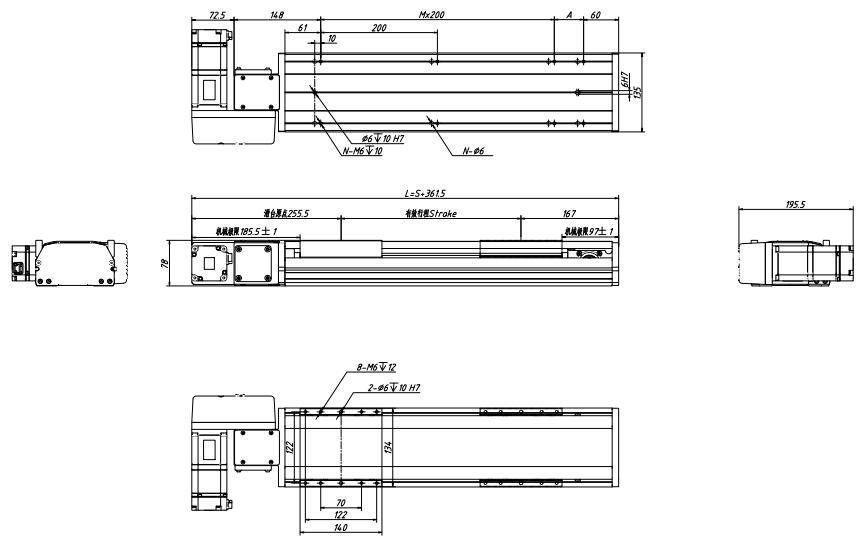

FTB14-BR(电机右折)

盖板式同步带模组图纸

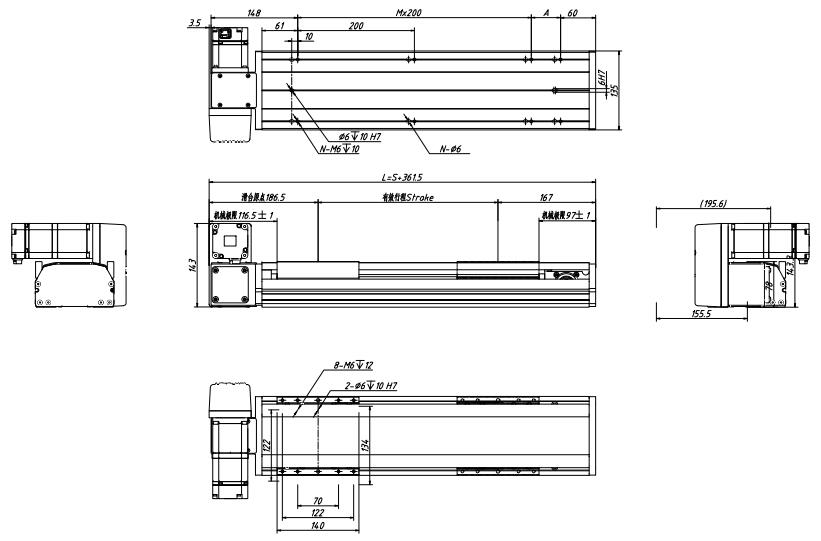

FTB14-BRL(电机右下折)

盖板式同步带直线模组图纸

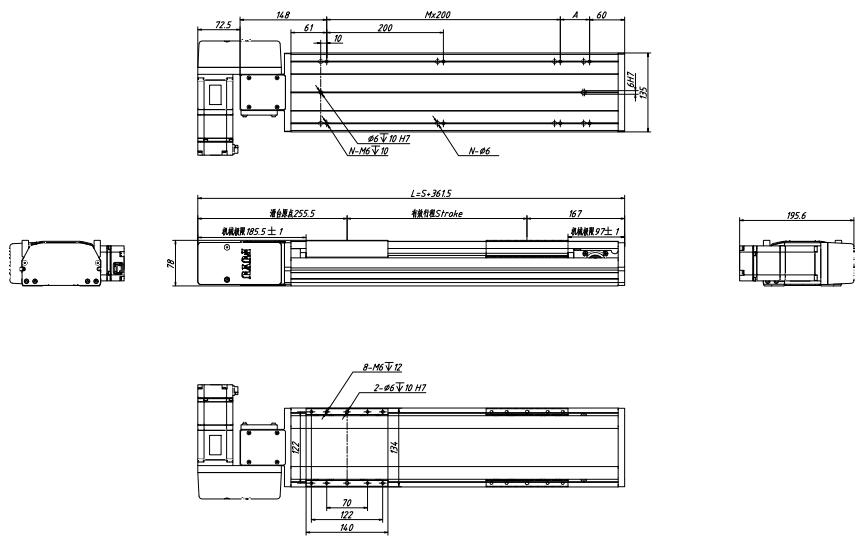

FTB14-BRU(电机右上折)

高速同步带直线模组图纸

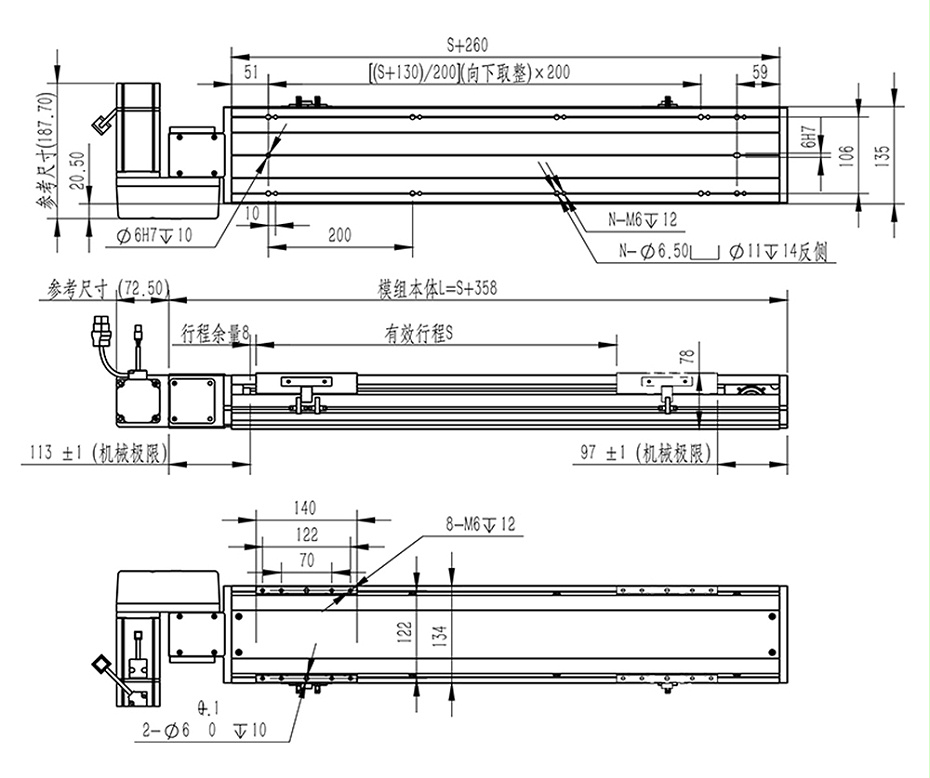

FTB14-BL(电机左折)

半封闭式同步带滑台图纸

FTB14-BLL(电机左下折)

半封闭式同步带模组图纸

FTB14-BLU(电机左上折)

盖板式同步带模组图纸

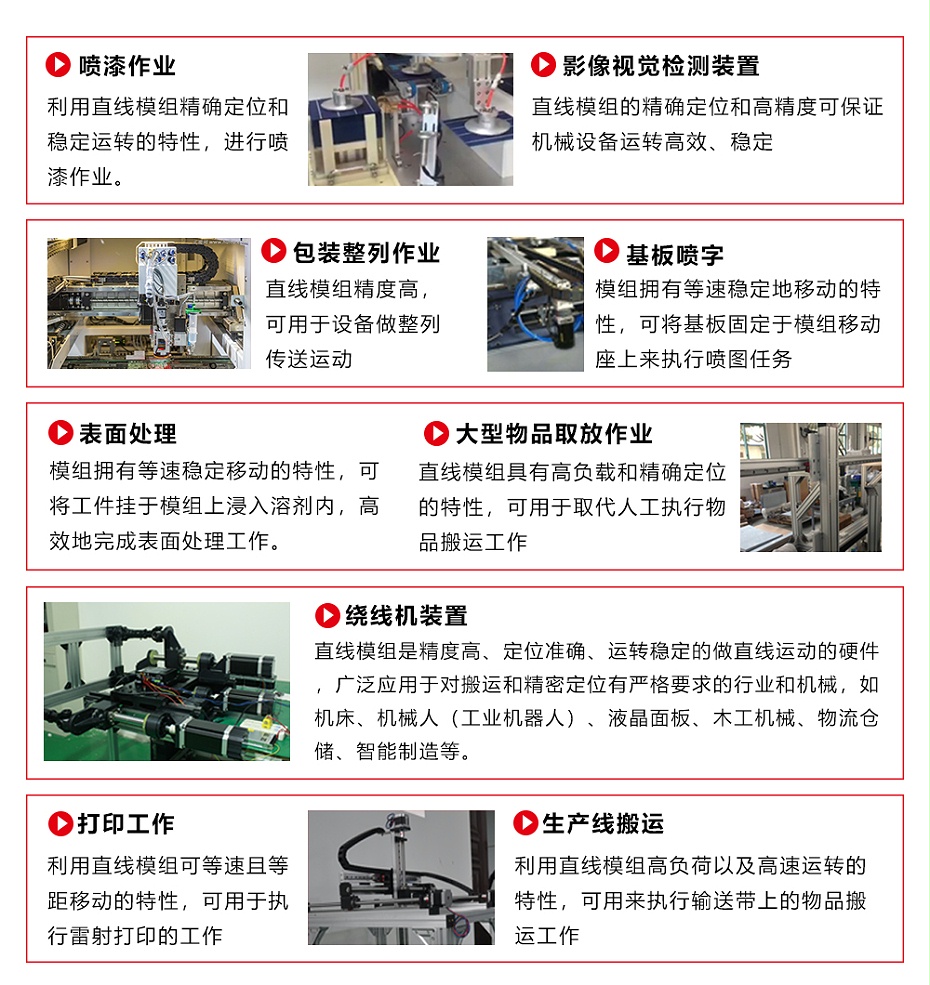

直线模应用行业

直线模组应用

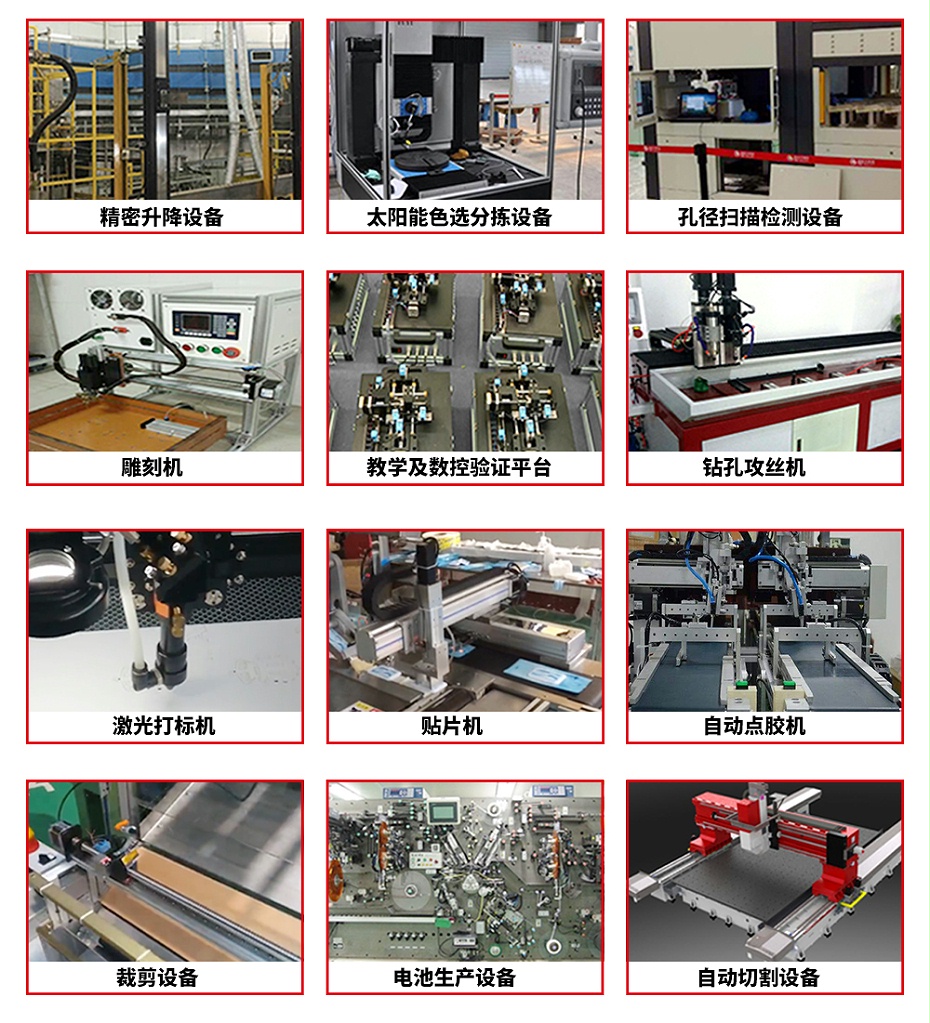

应用案例
