基本参数 | |||
品 牌: | FUYU | 型 号: | FBL100 |
有效行程: | 100MM~3700MM | 精 度: | ±0.05MM |
最大速度: | 2.5M/S | 最大负载: | 40KG(水平) 垂直负载请联系我们 |
标配电机: | 三相8698步进电机 | 传动方式: | 同步带传动 |
400-800-2581

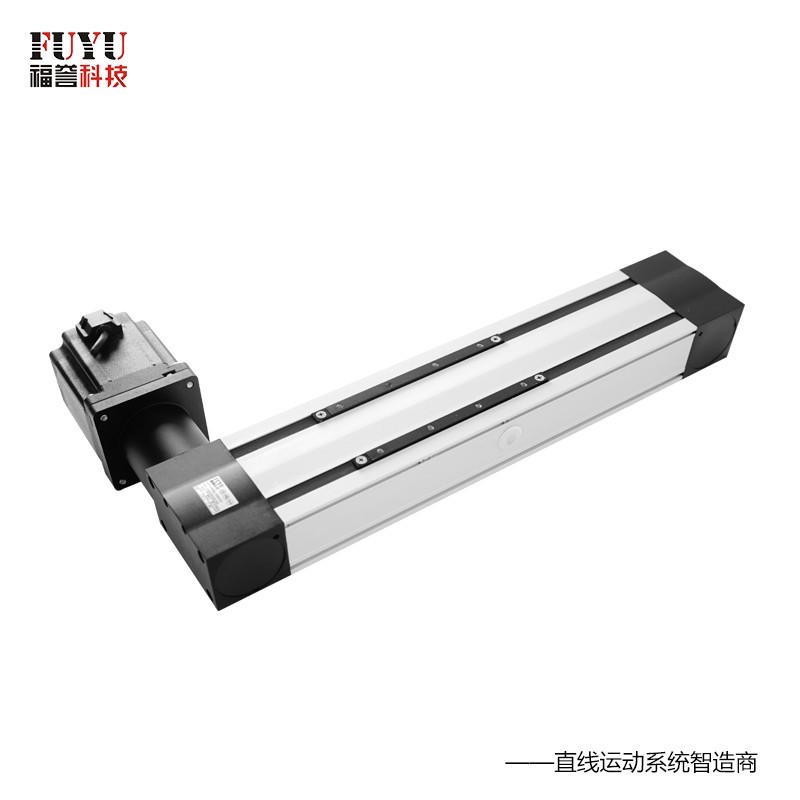

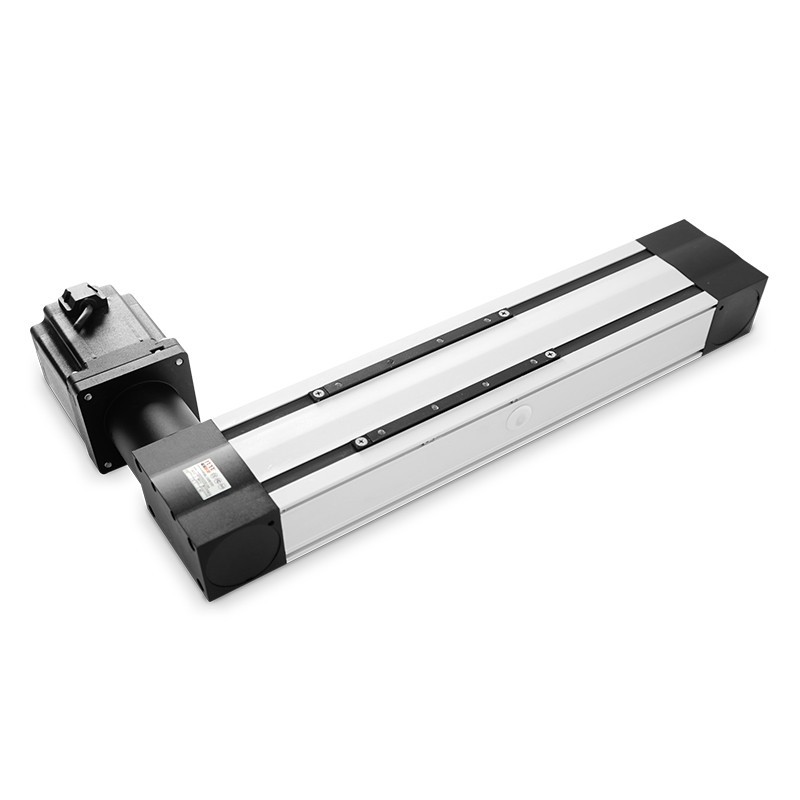

FDBL100是一款超长行程同步带模组,模组宽度100MM(不含电机)。有效行程≤3700MM。使用高压三相8698电机以提高模组运行速度,低噪声,高速度, 双导轨四滑块,可垂直使用。
FDBL100系列是福誉科技2018年新研发的工业级直线模组,运行顺滑,速度快、噪声低、搭配控制器可实现高速直线运动控制,并定制长度,实现行业需求。

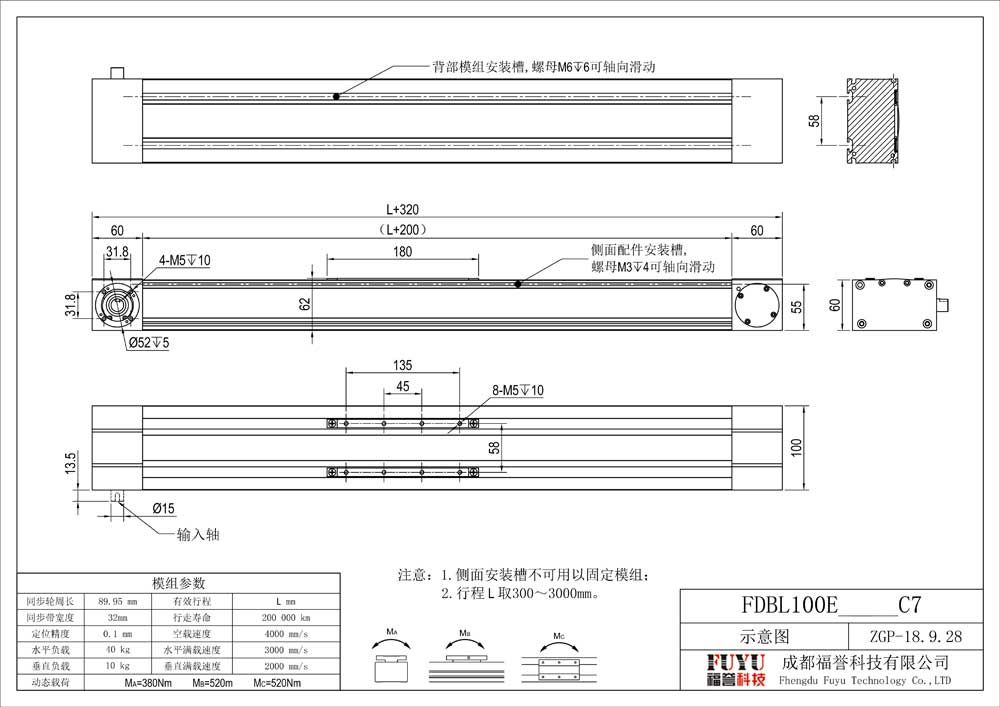

滑台材料 | AL6061,全CNC精细加工,精度保证,不易变形 |
---|---|
滑台面板(上滑块)宽度 | 180MM*68MM |
滑台高度 | 62MM |
同步轮周长 | 89.98MM |
底板宽度 | 100MM |
总宽 | 100MM(不加电机) |
精度 | 定位精度±0.05MM |
承重 | 水平负载≤50KG 垂直负载请联系我们 |
有效行程 | ≤3700MM |

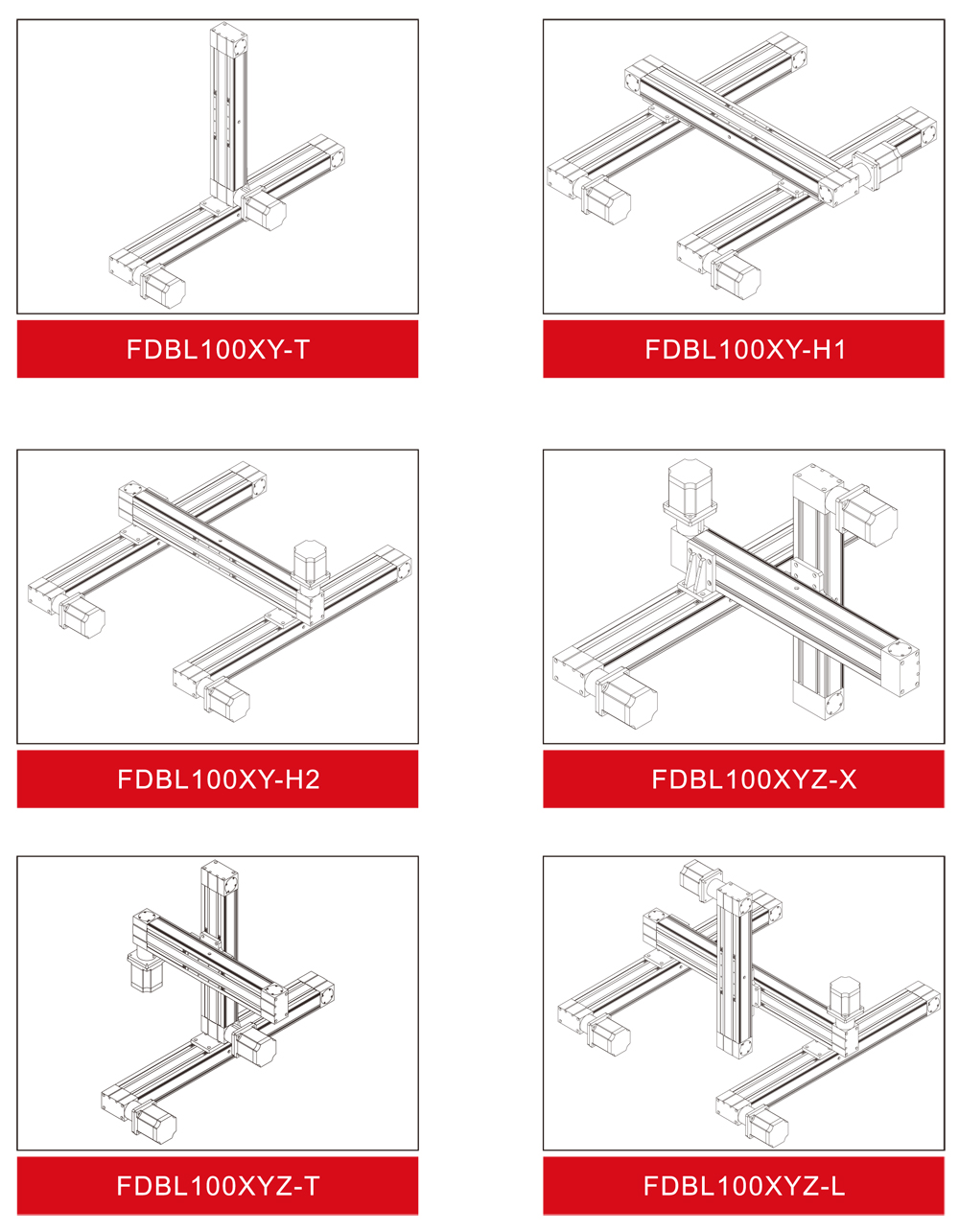

叠法 | 可以叠十字、龙门式多种叠法 |
官配标准 | 8698步进电机 |
可定制电机 | 伺服电机、减速电机,按需求定制。 |
标准配置 | 非标选配 | ||
---|---|---|---|
配件 | 型号 | 参数 | |
三相8698步进电机 |
FM8698SJD03 |
法兰尺寸:86MM;机身长度:98MM;额定电流3A;保持扭矩5Nm | 法兰尺寸≤86MM步进电机;法兰尺寸≤80MM的伺服电机(换电机需增加外置法兰) |
同步皮带 | 宽度:27MM |
|
|
型材 | 截面尺寸:(120X60);6061铝合金 | ||
适配驱动 | FMDT220A48NOM | 适配60-110法兰高压(110-220V AC)三相步进电机 |
|
