新 品-触 摸 屏

设计初衷

客户在使用我们的AMC4030三轴运动控制器的基础上，搭配该通用触摸屏使用时，可实现脱机完成手动，实现半自动控制的运动功能。即方便客户操作AMC4030运动控制器。

产品实拍（一）



适用群体

本触摸屏适用于使用福誉AMC4030且需要脱机条件下进行手动/半自动操作功能的客户。



触摸屏亮点

无需电脑编程。
内置三个默认常用运动，
（点位、往复、步进）。
默认回零速度，无需设置。
内含两种控制，
可根据不同需求选择手动或者自动控制。

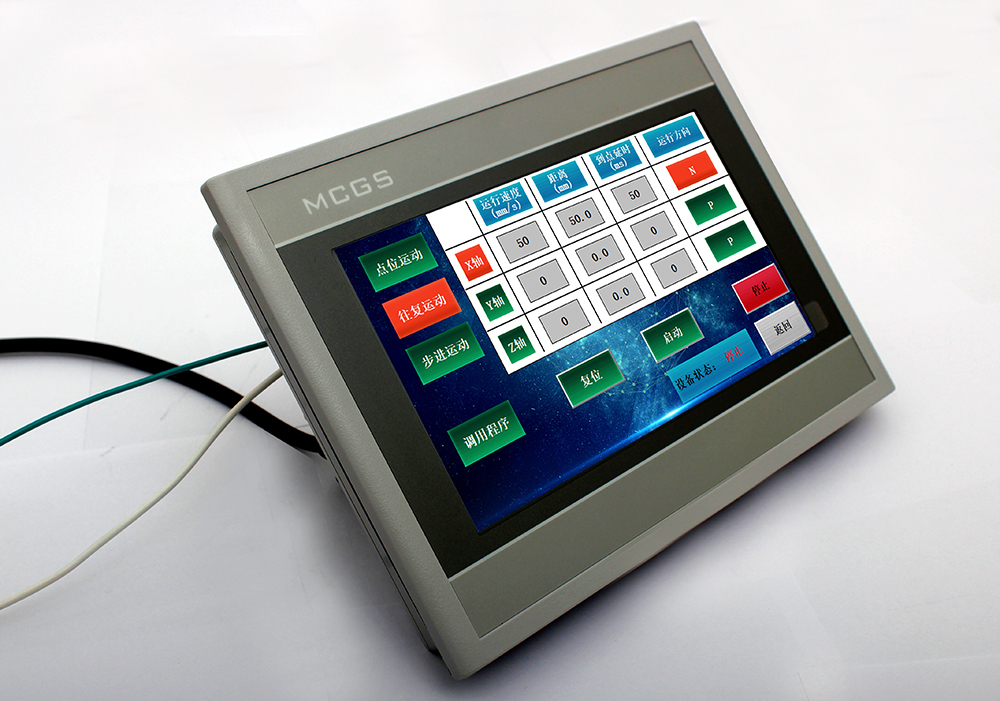

产品实拍（二）


可随意更换想要的程序，
在电脑上下载自身所需要的程序直接导入控制器，操作即可。

外形美观
设计简洁大方，
巴掌大小，不占空间，操作方便。
一屏在手，天下我有！


产品实拍（三）




功能介绍

1) 实现运动参数写入/修改
2) 实现三轴的手动控制（运动速度，加速度可调）
3) 实现步进运动
4) 实现输出口的开启/关闭
5) 实现三种三轴的半自动控制模式（点位/步进/往复运动）注：需要输入简单的参数
6) 实现控制器内程序的调用（需要电脑编程并导入AMC4030）


产品实拍（四）



使用方法


使用步骤：
1 检查注意事项内容
完成软件版本核对以及可能出现的控制器固件升级。

2 控制系统接线并上电
AMC4030、触摸屏、驱动器、模组，电源等接线上电后，将触摸屏的通讯线连好也接到AMC4030的COM端口。

3 确认连接状态

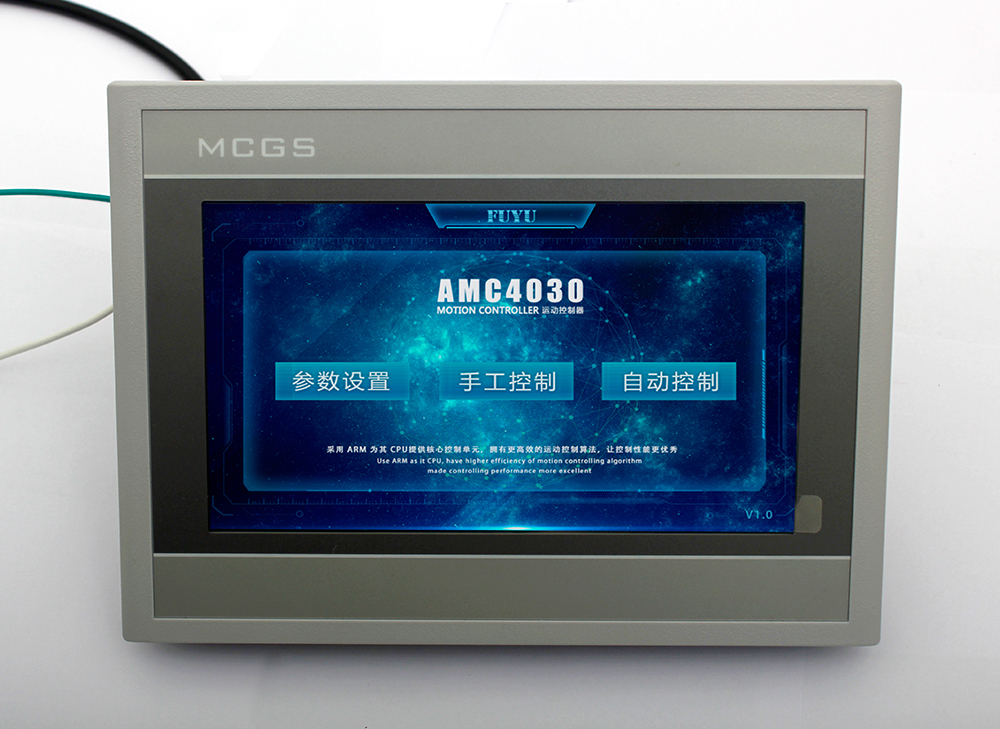

触摸屏上电后会启动，显示如下图所示的主界面，可点击左上角的语言选项切换中文/英文。

4 完成参数设置
第一次使用以及每次更换新的模组后，上电后都请首先进入参数设置进行设置。方可保证运动能有效进行。
参数都设置完成后才可以进行下一步操作控制

5 启用控制
分成两部分：手动和自动控制，根据不同的需求选择不同的控制方法。


使用示例

（一）
手动控制模组点位运动
首先设置好参数
运动时脱机状态
如下图所示

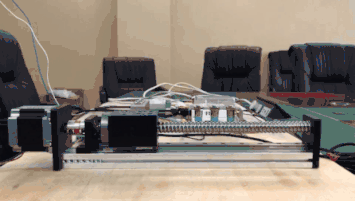

（二）
自动控制模组往复运动
设置好参数
脱机状态如下图

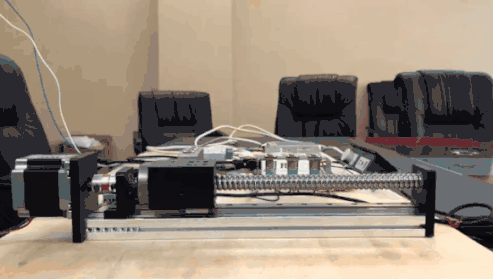

（三）
自动控制模组步进运动
设置好参数
脱机状态如下图
