AMC6340运动控制器是成都福誉科技有限公司推出的一款高性能4轴运动控制器。其核心有ARM+FPGA组成，可以实现高速的轨迹插补或点位运动控制。它适用领域广泛，包括码垛机器人、XYZ控制台、包装生产线、数控机床、木工机械、生产装配线、电子加工设备等装备制造行业。
为回报客户，我们将以高品质的运动控制器、完善的售后服务、高效的技术支持，帮助你建立自己的控制系统！
|
项目 |
AMC6340 |
|
供电方式 |
DC24V供电，1.5A以上 |
|
控制轴数 |
4轴 |
|
编码器 |
无 |
|
模拟量输出 |
2路模拟量输出0V~5V |
|
PWM输出 |
2路PWM输出 |
|
通用数字输入 |
DC24V,光电耦合4路 |
|
通用数字输出 |
DC24V，8路，每路最大100mA |
|
专用数字输入 |
DC24V,每轴3路（正限位、负限位、原点），可配置通用输入 |
|
脉冲最大输出频率 |
2MHz |
|
脉冲输出方式 |
脉冲/方向输出(Pulse/Dir)或双脉冲输出（CW/CCW) |
|
脉冲输出最大值 |
±2147483647（231） |
|
加速度模式 |
S型加减速 |
|
操作系统 |
WINDOWS XP 或以上，内存2G以上。 |

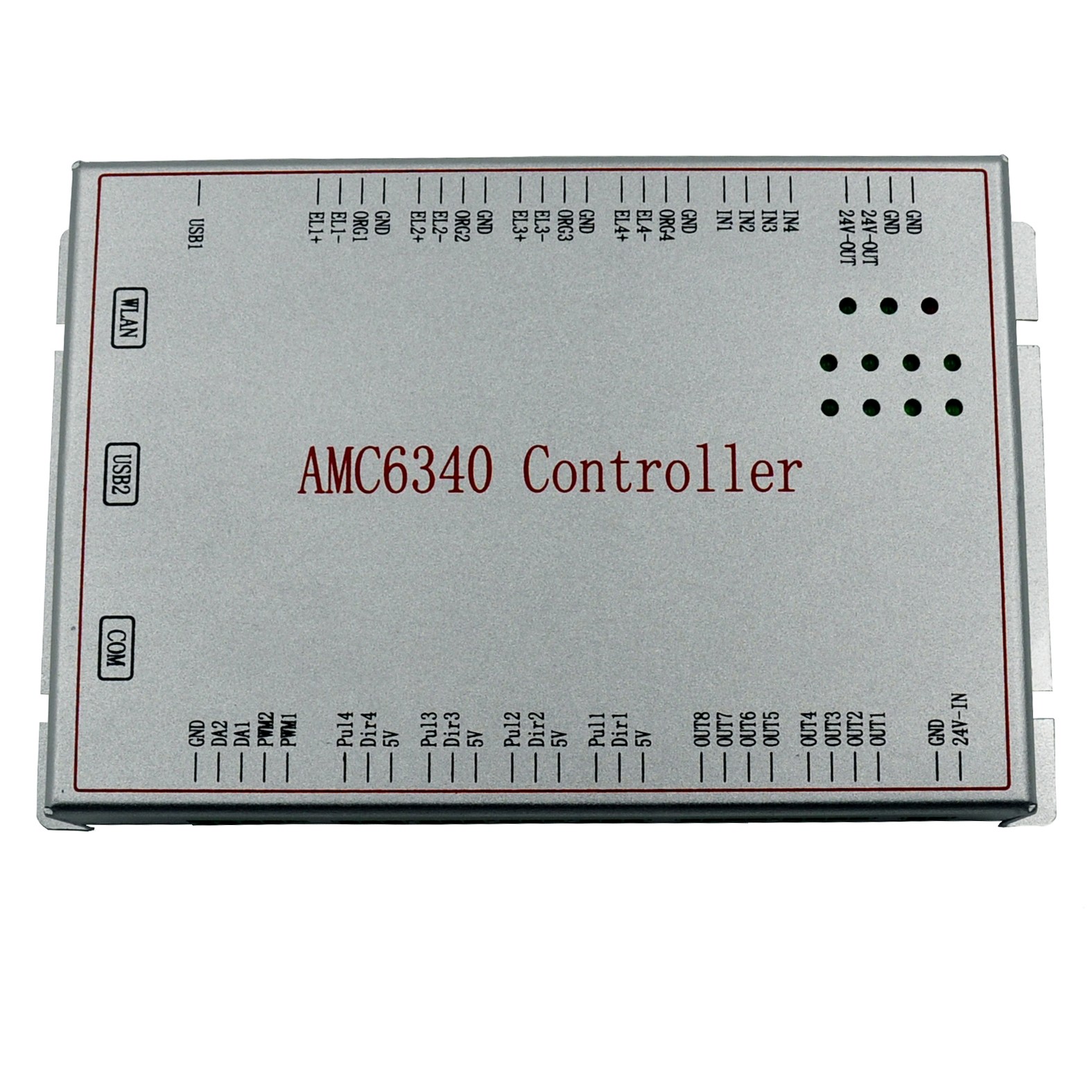

AMC6340安装尺寸及接口定义
|
信号 |
说明 |
信号 |
说明 |
|
24V-IN |
电源输入 |
GND |
外部电源地 |
|
5V |
电源输出DC5V |
24V-OUT |
电源输出DC24V |
|
OUT1 |
通用输出口1 |
OUT2 |
通用输出口2 |
|
OUT3 |
通用输出口3 |
OUT4 |
通用输出口4 |
|
OUT5 |
通用输出口5 |
OUT6 |
通用输出口6 |
|
OUT7 |
通用输出口7 |
OUT8 |
通用输出口8 |
|
PUL1 |
X轴脉冲 |
DIR1 |
X轴方向 |
|
PUL2 |
Y轴脉冲 |
DIR2 |
Y轴方向 |
|
PUL3 |
Z轴脉冲 |
DIR3 |
Z轴方向 |
|
PUL4 |
U轴脉冲 |
DIR4 |
U轴方向 |
|
PWM1 |
PWM输出1（高电平5V) |
PWM2 |
PWM输出2（高电平5V) |
|
DA1 |
模拟量输出1(0~5V) |
DA2 |
模拟量输出2(0~5V) |
|
COM |
串口，与HMI连接 |
USB2 |
从USB，与电脑连接 |
|
WLAN |
网口，与电脑连接 |
USB1 |
主USB，与U盘连接 |
|
EL1+ |
X轴正限位 |
EL1- |
X轴负限位 |
|
ORG1 |
X轴原点 |
EL2+ |
Y轴正限位 |
|
EL2- |
Y轴负限位 |
ORG2 |
Y轴原点 |
|
EL3+ |
Z轴正限位 |
EL3- |
Z轴负限位 |
|
ORG3 |
Z轴原点 |
EL4+ |
U轴正限位 |
|
EL4- |
U轴负限位 |
ORG4 |
U轴原点 |
AMC6340运动控制器是一款通用型运动控制器，它通过网络或USB线与PC连接组联机控制系统，PC机完成人机交互、图形编辑、参数设置或路径优化，并将加工数据通过网络或USB下载到控制器中，之后就通过命令可以进行加工了。

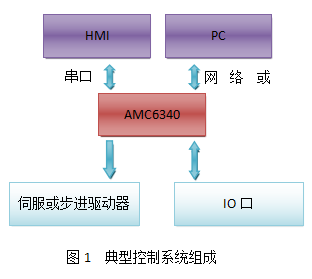

AMC6340运动控制器是一款通用型运动控制器，它即可以通过网络或USB线与PC连接组联机控制系统；也可脱离计算机，通过简单的HMI人机交互构成独立的脱机控制系统。当AMC6340被用作联机运动系统时，PC机负责人机交互界面的管理，图形编辑、参数设置和路径优化等工作，并做控制系统的实时监控，运动控制器完成PC的命令和加工数据的执行，以及所有IO口信号的检测和响应；当AMC6340被用作脱机控制系统时，需要配备单独的HMI，运动数据事先固化到控制卡，通过HMI完成人机交互，运动控制完成HMI命令和加工数据的执行已经以及所有IO口信号的检测和响应。
AMC6340运动控制器是一款通用型运动控制器，它通过网络或USB口语PC进行连接，并提供Windows动态连接库，供用户在PC端进行二次开发，实现复杂的控制功能。用户可以将这些控制函数与自己的控制系统所需人机交互、图形编辑、参数设置或路径优化等模块集成到一起，开发出适合自己本行业的控制系统，以适应各种应用领域的要求。而运动控制器则完成所有的运动轨迹控制的执行和控制命令的响应，以及所有IO口信号的检测和响应。
使用本控制器，要求使用则具有Windows下使用动态链接库的编程经验。
更多AMC6340运动控制器的信息，请进入“技术支持->资料下载”里面下载....
