多轴机械手

咨询热线

400-800-2581
  • 滚珠丝杆十字滑台
滚珠丝杆十字滑台

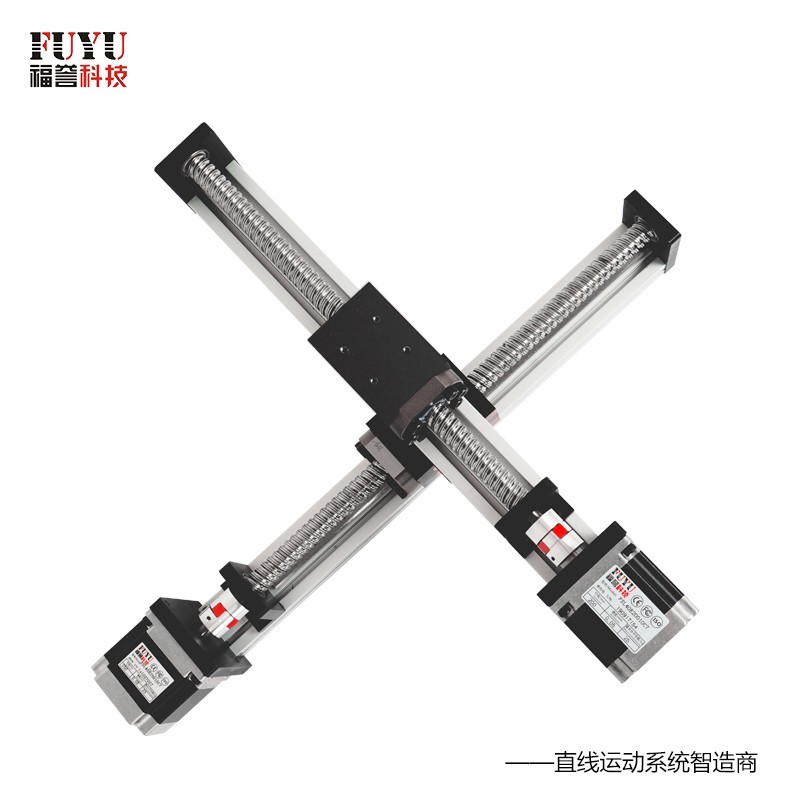

这款十字滑台精选优质铝型材合金,结构紧凑坚固,运动顺滑,经久耐用,搭配控制器可实现高精度二维空间的运动控制,并可定制长度,也可搭建三轴运动系统,解决各行业痛点。
基本参数
品   牌: FUYU 型   号: FSK40XY-S
有效行程: 50MM~1000MM 定位精度: ±0.05MM
搭建方式: 十字滑台 最大负载: 18KG
标配电机: 57步进电机 丝杆规格: G1605/G1610
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

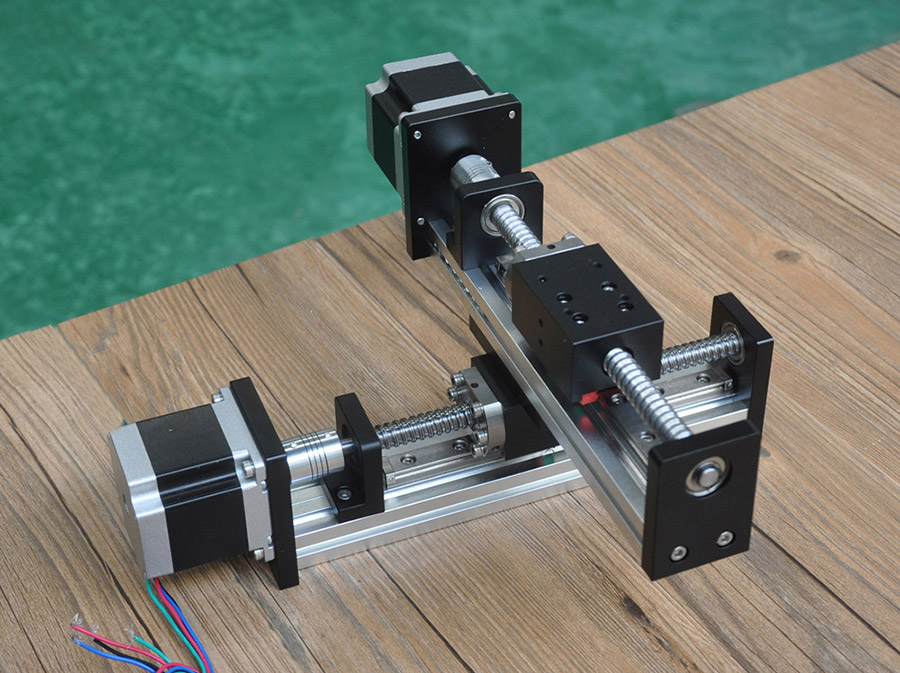

十字滑台是由FSK40系列直线模组搭建而成的两轴滑台,可实现二维空间运动。FSK40采用开放式结构,配置单导轨(12mm微轨)单滑块,丝杆两端均采用轴承固定以提高稳定性。适用于中低负载中等速度要求,使用环境稳定(模组为开放式无防尘防水功能)的条件。

这款十字滑台精选优质铝型材合金,结构紧凑坚固,运动顺滑,经久耐用,搭配控制器可实现高精度二维空间的运动控制,并可定制长度,也可搭建三轴运动系统,解决各行业痛点。

滚珠丝杆十字滑台

搭建十字滑台要求

Y轴:有效行程≤1000mm

X轴:有效行程≤600mm

最大承重:小于18kg(具体根据X轴的有效行程决定,越长负载越小)

产品特点

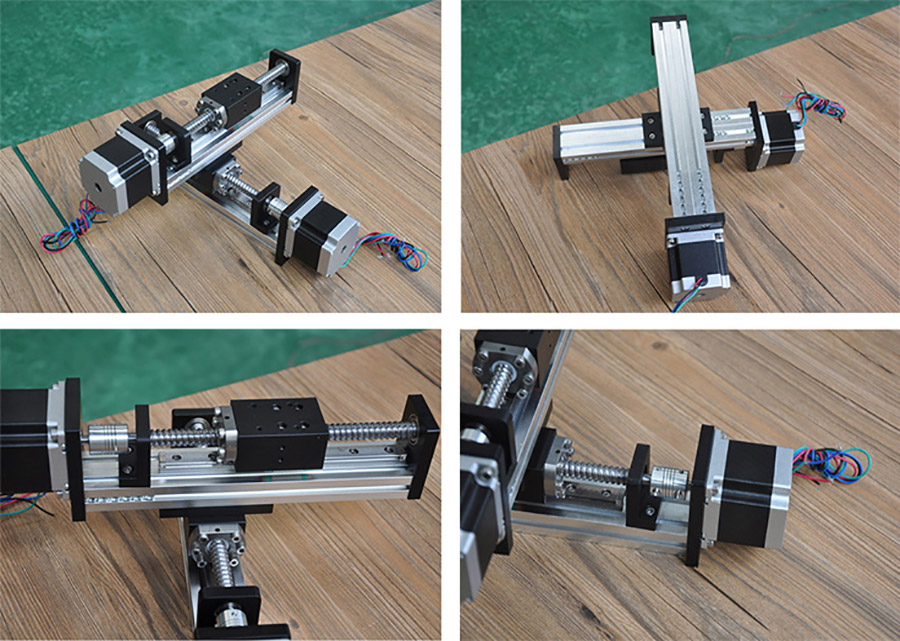

  • 1.结构紧凑,宽度57mm,高度最高80mm。
  • 2.结构简单,除螺钉以为仅13个部件,维护方便。
  • 3.重量轻便,最短行程仅重1.9KG,最长1000MM行程重量不到5KG。
  • 4.丝杆首尾轴承固定,运行稳定可靠。
  • 5.法兰独立、拆装方便,可快速更换电机

滚珠丝杆十字滑台

产品参数

滑台材料 全铝(高强度6061),全CNC精细加工,精度保证,不易变形
滑台面板(上滑块)宽度 48MM*62MM
滑台高度 70MM
可换丝杆 G1204、G1605、G1610
底板宽度 40MM
底板厚度 20MM
精度 定位精度0.05MM
承重 水平负载≤25KG,垂直负载≤10KG
叠法 可以叠十字、龙门式、三轴式、四轴式多种叠法

产品配置

标准配置:滚珠丝杆直径16MM,丝杆导程5/10MM

可以配多种规格电机:42/57步进电机、伺服电机、减速电机、手轮等,可按需求定制。

标准配置 非标选配
配件 型号 参数
两相5756步进电机 FM5756SFD04 法兰尺寸:57MM;
机身长度:56MM;
额定电流2A;
保持扭矩0.95Nm
42,60法兰步进电机;
法兰≤60MM的伺服电机
16丝杆 G1605(≤500MM有效行程) 直径16MM;
导程05MM
G1204丝杆
G1610(>500MM有效行程) 直径16MM;
导程10MM
型材 4020 截面尺寸:(40X20);6061铝合金
适配驱动 FMDD50D40NOM 适配42-60法兰两相步进电机

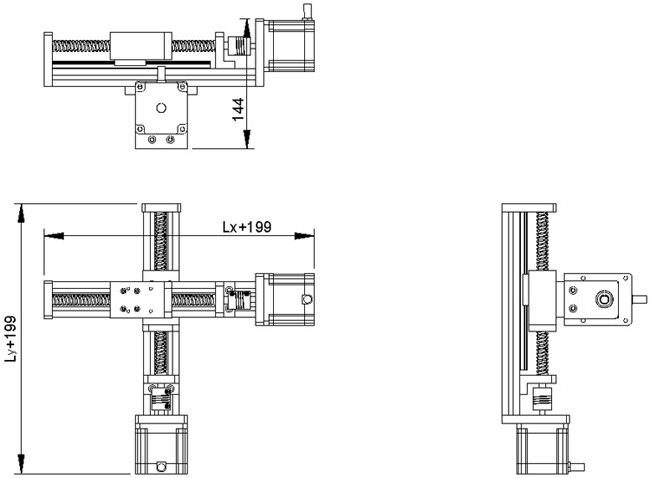

图纸

图纸

其他搭建方式

多轴滑台

直线模组应用行业

直线模组应用行业分类


应用案例

直线模组应用案例
