  • 密封十字滑台
滚珠丝杆全封闭双导轨十字滑台

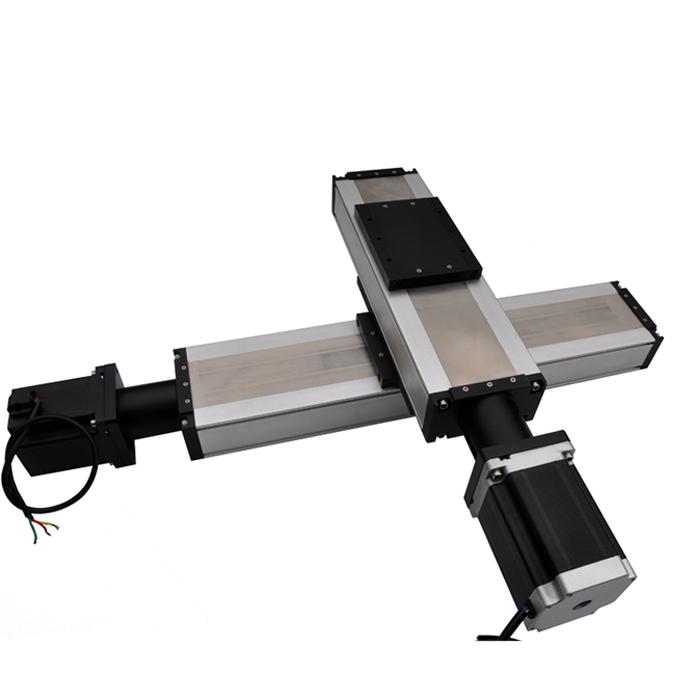

十字滑台是由FLS120系列直线模组搭建而成的两轴滑台,可实现二维空间运动。FLS120采用封闭式结构,滑台一侧采用不锈钢带密封,防水防尘等级:IP51。内部配置双导轨,共4滑块。适合重负载和高速度。
基本参数
品   牌: FUYU 型   号: FSL120XY-S
有效行程: 100MM~1200MM 定位精度: ±0.05MM
搭建方式: 十字滑台 最大负载: 10~80KG
标配电机: 三相86128步进电机 丝杆规格: G1610
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

十字滑台是由FSL120系列直线模组搭建而成的两轴滑台,可实现二维空间运动。FSL120采用封闭式结构,滑台一侧采用不锈钢带密封,防水防尘等级:IP51。内部配置双导轨,共4滑块。适合重负载和高速度。

这款模组是福誉科技新研制的120MM宽工业级直线模组,结构紧凑坚固,运行顺滑,防水防水,搭配控制器可实现高精度直线运动控制,并可定制长度,搭建两轴三轴系统,解决行业需求。

密封十字滑台

搭建十字滑台要求

Y轴:有效行程≤1200MM

X轴:有效行程≤1000MM

最大承重范围:10~80KG(根据具体使用情况,来决定最大负载,请联系客服咨询!)

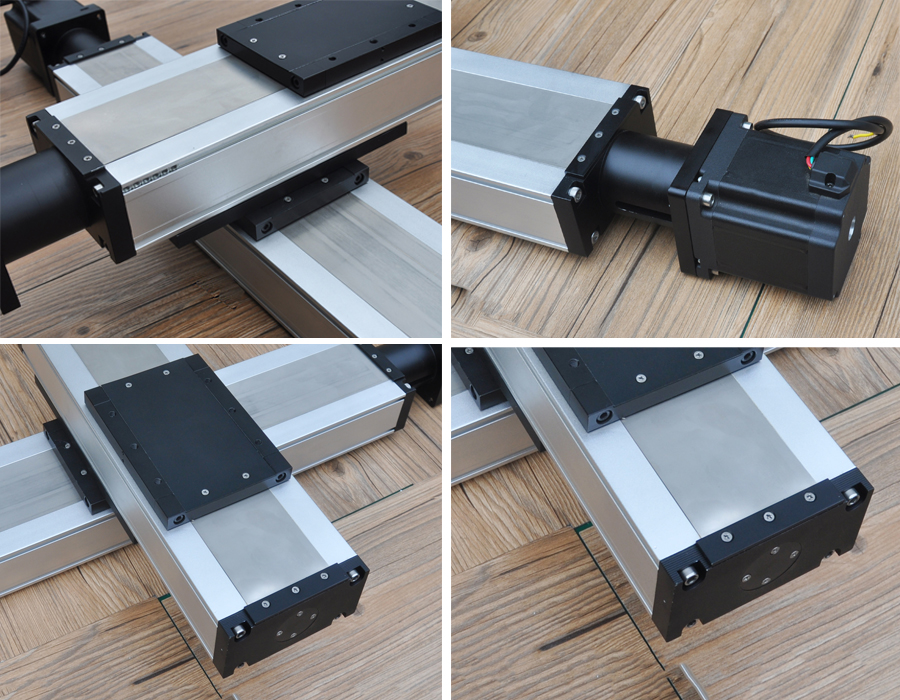

产品特点

  • 1.钢带式全封闭结构,防尘防水等级IP51。
  • 2.两端软垫防护,防止撞击。
  • 3.首端双推力球轴承,提供强力轴向负载。
  • 4.双导轨结构,任意方向负载稳定可靠。

产品参数

滑台材料 全铝(高强度6061),全CNC精细加工,精度保证,不易变形
滑台面板(上滑块)宽度 110MM*150MM
滑台高度 76MM
可换丝杆 G1610/G2020
底板宽度 120MM
标准配置 滚珠丝杆直径16MM,丝杆导程10MM
精度 定位精度0.05MM
承重 水平负载≤100KG,垂直负载≤50KG。
叠法 可以叠十字、龙门式、三轴式、四轴式多种叠法
官配标准 86步进电机
可定制电机 伺服电机、减速电机,按需求定制。

产品配置

标准配置 非标选配
配件 型号 参数
三相86128步进电机 FM861282SJT03 法兰尺寸:86MM;机身长度:128MM;
额定电流3A;保持扭矩7Nm
法兰尺寸≤86MM步进电机;法兰尺寸≤80MM的伺服电机
16丝杆 G1610 直径16MM;导程10MM

G1605 丝杆 ,G2020 丝杆

型材   截面尺寸:(120X60);6061铝合金
适配驱动 FMDT220A48NOM 适配60-110法兰高压(110-220V AC)三相步进电机

产品尺寸

有效行程(标准) 非标效行程
100MM,200MM,300MM,400MM,500MM
,600MM,700MM,800MM,900MM,1000MM ,1100MM,1200MM
≤1200MM的其他行程

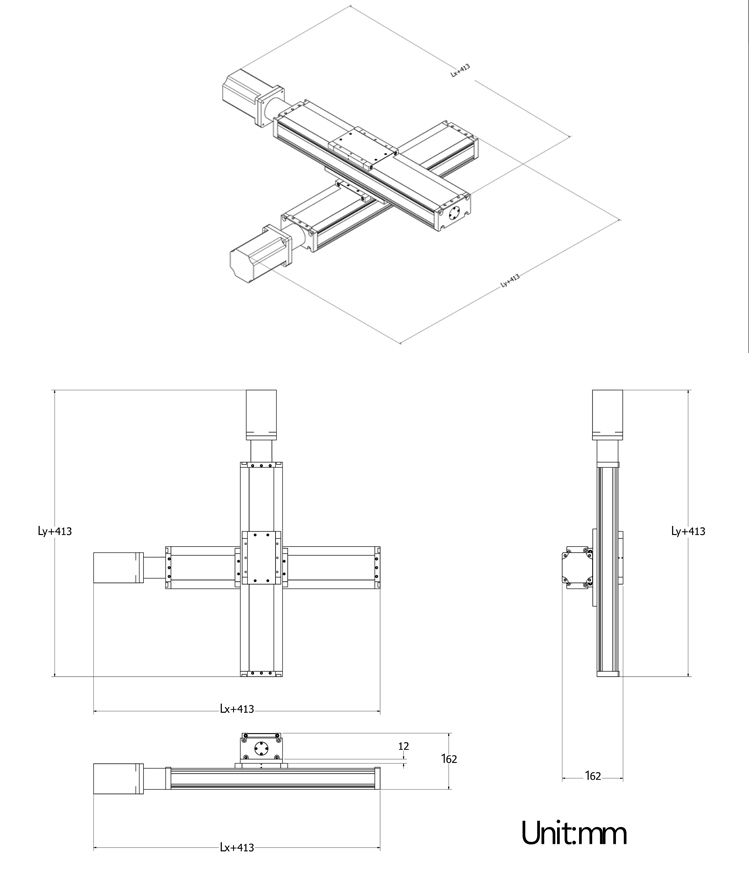

图纸


图纸

其他搭建方式

多轴直线模组
