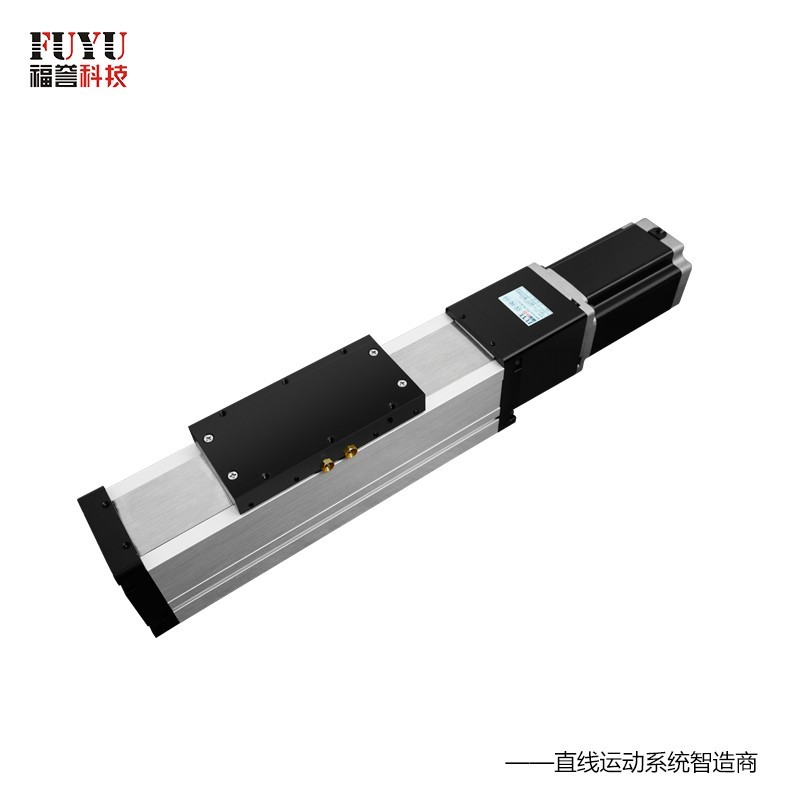

高精度丝杆滑台模组-FSL60系列
FSL60滚珠丝杆直线模组,是本公司2019年最新研发的一款丝杆精密型模组,采用全封闭结构,本体宽度60MM,与其他直线模组相比,精度明显提高,精度可达0.02MM,满足用户对静音、负载、速度、行程、构建方面的不同应用需求。
基本参数
品   牌: FUYU 型   号: FSL60
有效行程: 50MM~1200MM 精   度: ±0.02MM
最大速度: 240MM/S(水平) 180MM/S(垂直) 最大负载: 30KG(水平) 10KG(垂直)
标配电机: 两相60步进电机 丝杆导程: G1610
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

   FSL60滚珠丝杆直线模组,是本公司2019年最新研发的一款丝杆精密型模组,采用全封闭结构,本体宽度60MM,与其他直线模组相比,精度明显提高,精度可达0.02MM,满足用户对静音、负载、速度、行程、构建方面的不同应用需求。

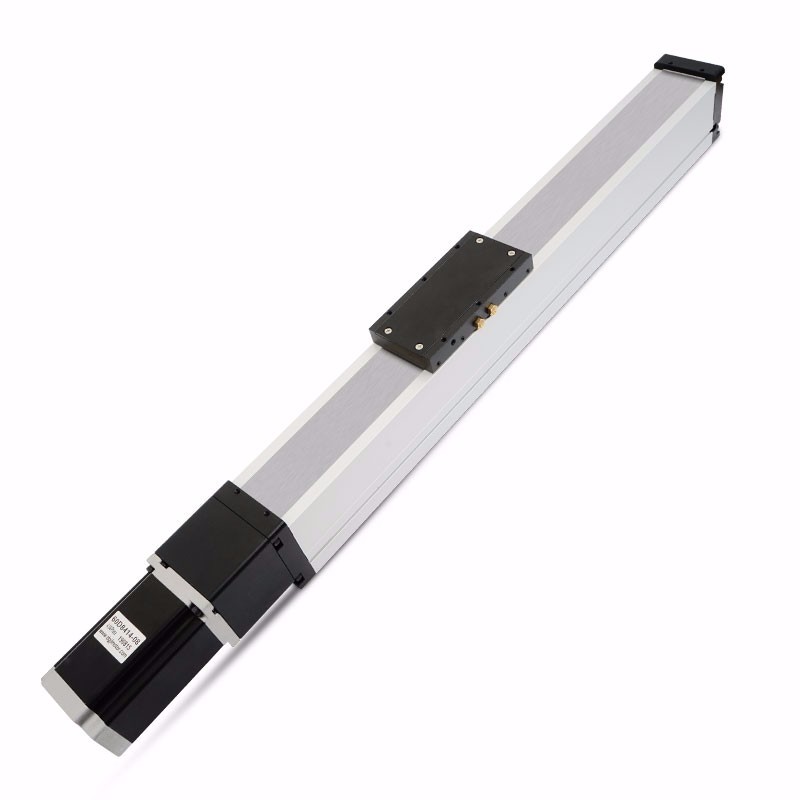

60丝杆直线模组

产品特点

  • 1.实现高精度运行,精度可达±0.02MM

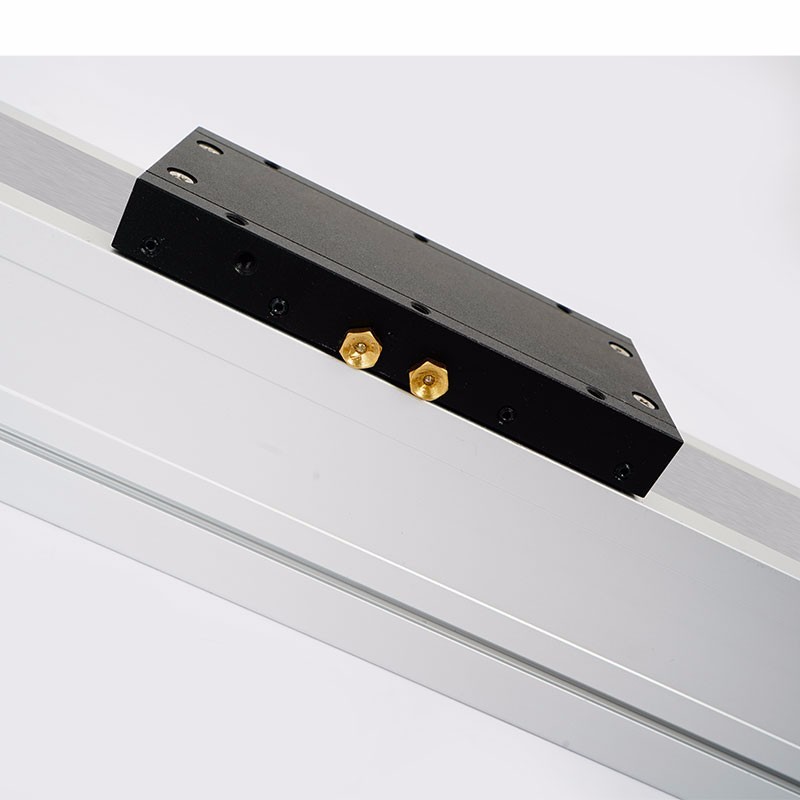

  • 2.增加注油口,保养更方便,

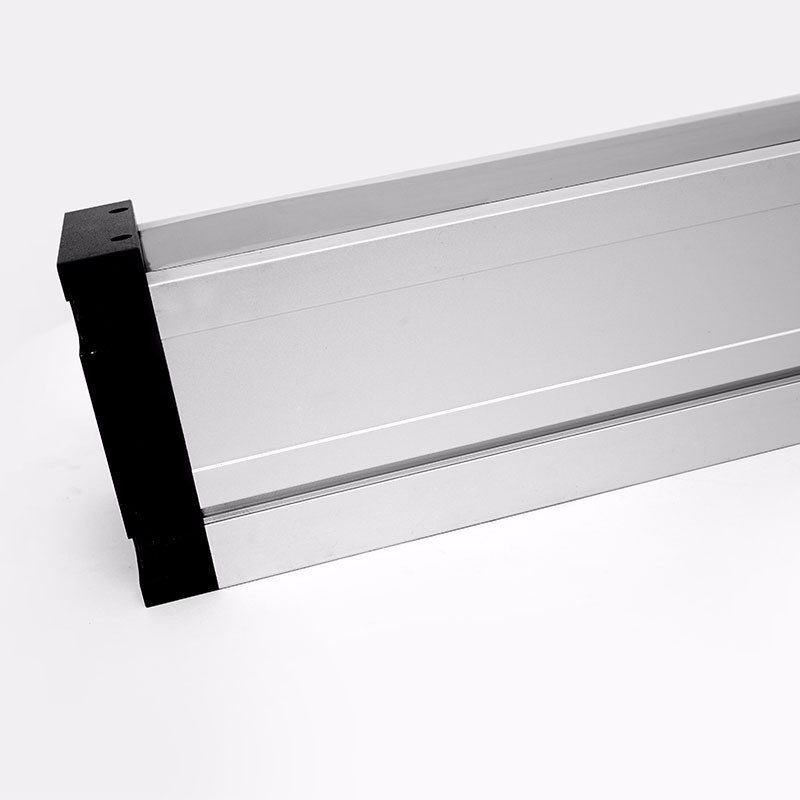

  • 3.小巧,结构紧凑,直线导轨采用宽轨,运行更稳定。

产品参数

丝杆规格 标配(G1610) 选配(G1605/G1616)
模组宽度 60MM
精度 精度±0.02MM
承重 水平负载≤30KG 垂直负载≤10KG
有效行程 ≤1200MM
使用环境 避免粉尘及腐蚀气体,工作温度<80℃,湿度<85%RH 无凝溶,使用温度-20℃~80℃
最大速度

200MM/s(水平满载) 180MM/s(垂直满载)

滚珠丝杆直径 标准(10MM)非标(5MM/16MM)

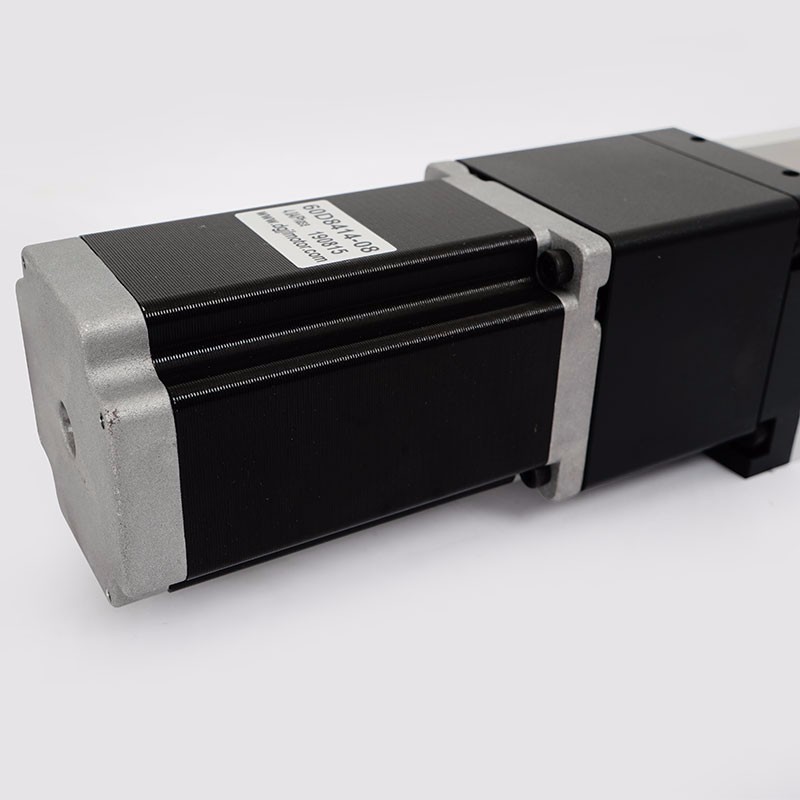

标配电机参数       两相60步进电机(法兰尺寸:60MM 额定电流:3A)
行走寿命 15000小时
可搭建方式 可以叠十字、悬臂、T型、龙门式、三轴式、四轴式多种叠法

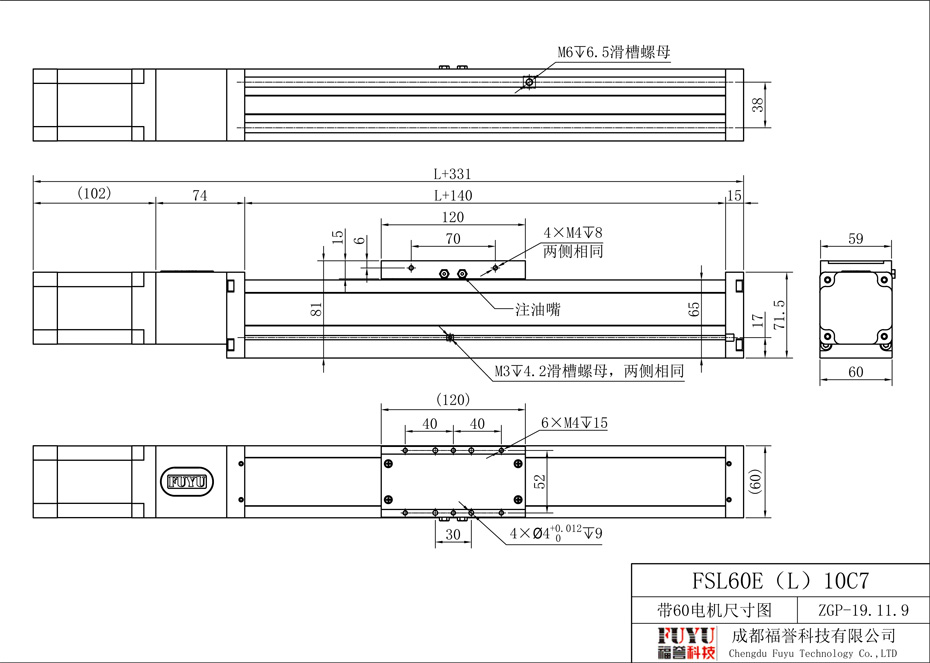

产品图纸

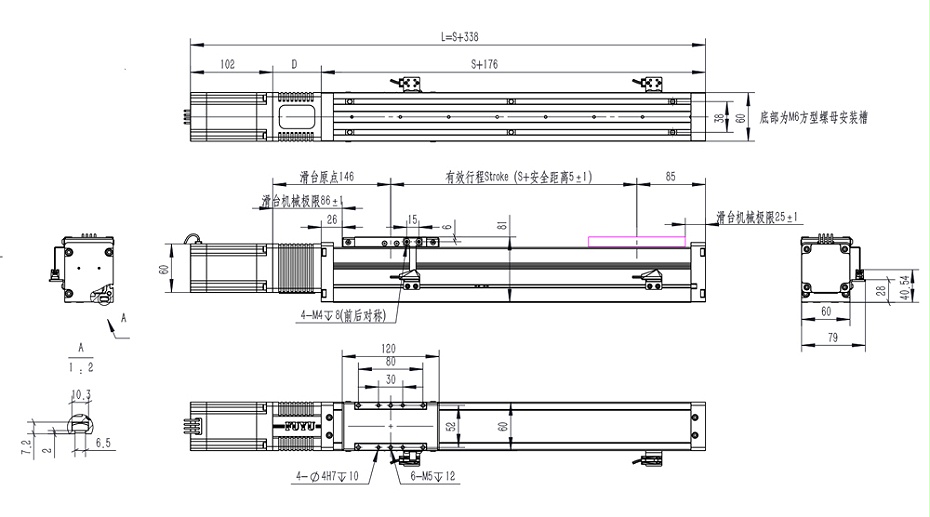

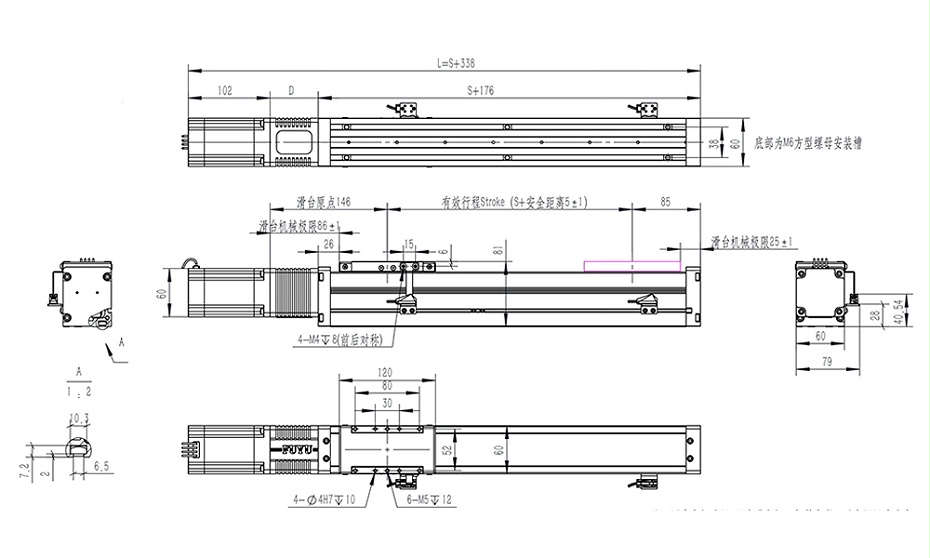

60丝杆模组-Model
