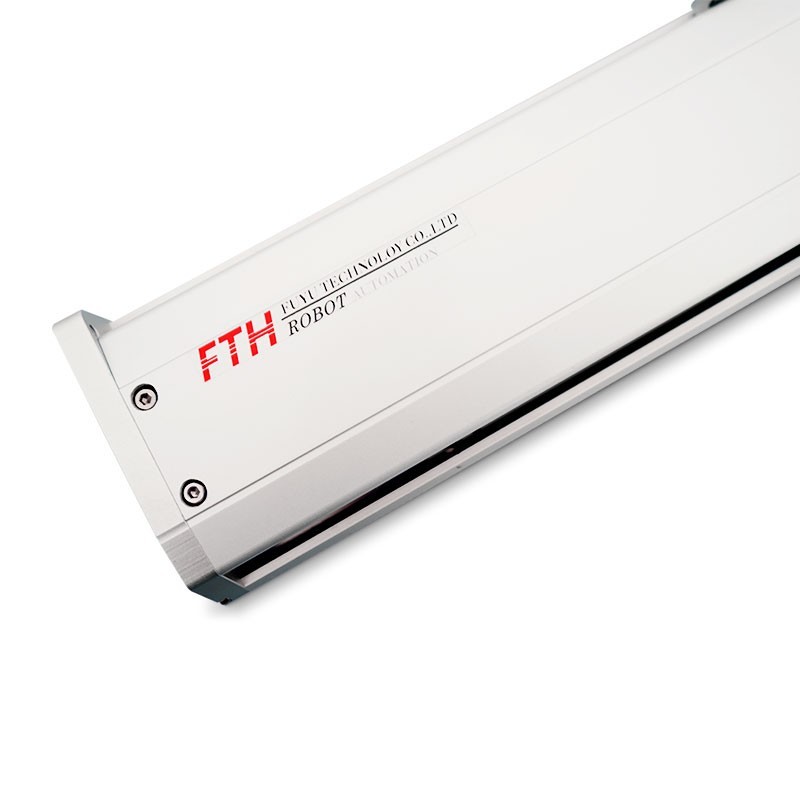

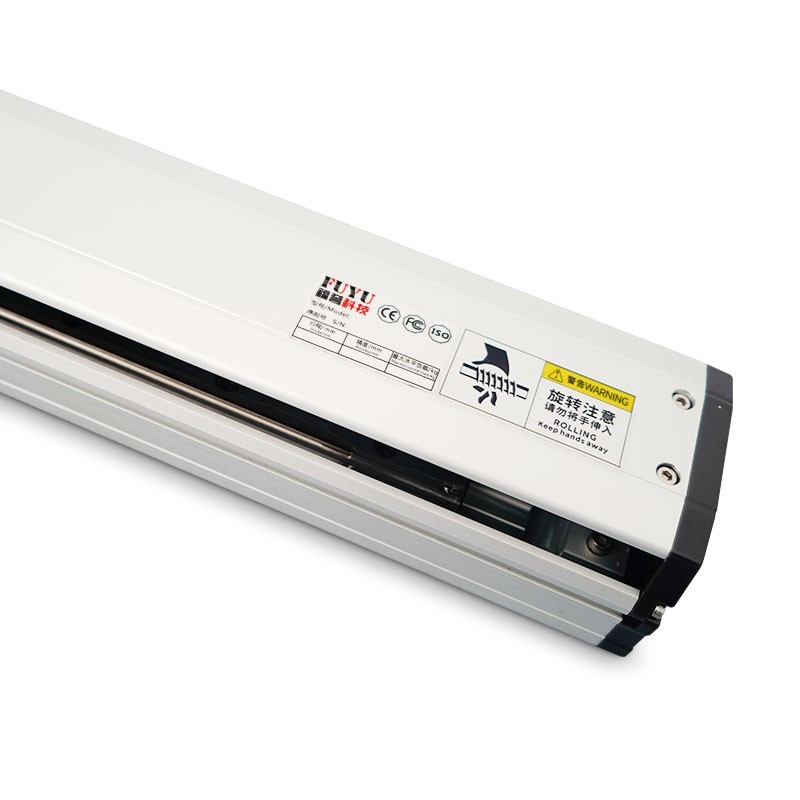

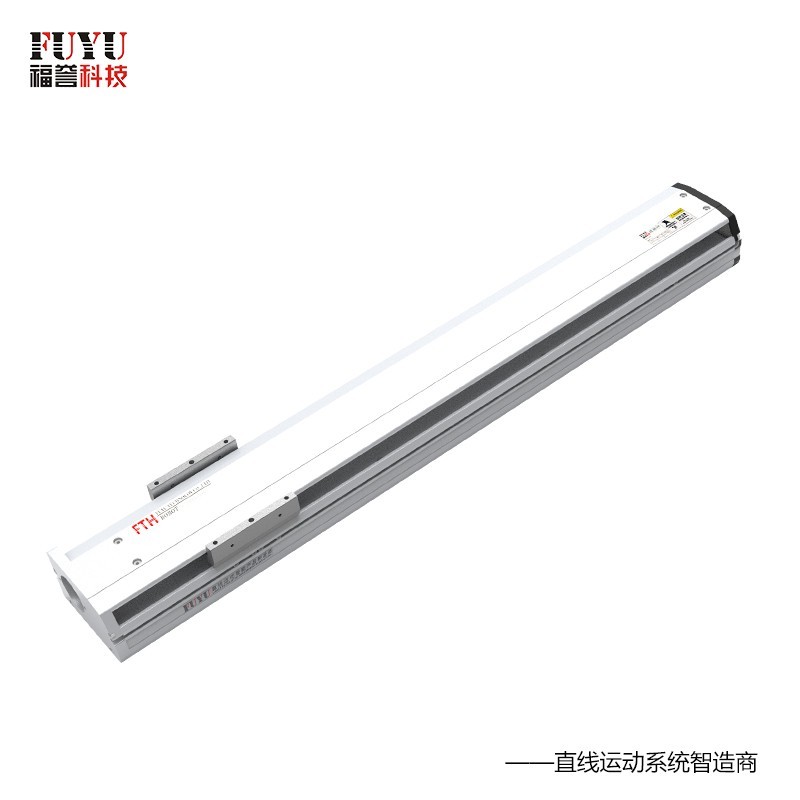

半封闭式滚珠丝杆模组滑台-FTH10系列
盖板式模组可轻易达到高精度使用需求,运转稳定,重复定位精度可达到±0.02mm,完美应对所有自动化市场需求,使用范围及用途广泛,是目前国际市场主要运用的产品之一
基本参数
品   牌: FUYU 型   号: FTH10
有效行程: 50MM~1050MM 精   度: ±0.02MM
最大速度: 1000MM/S 最大负载: 50KG(水平) 15KG(垂直)
标配电机: 400W伺服电机 丝杆导程: 5MM/10MM/20MM
全国热线

400-800-2581

产品简介 / Introduction

产品介绍

   盖板式模组可轻易达到高精度使用需求,运转稳定,重复定位精度可达到±0.02mm,完美应对所有自动化市场需求,使用范围及用途广泛,是目前国际市场主要运用的产品之一。

  应用范围:主要用于工作定位、夹取、搬运等自动化设备,包括电子部件组装、液体注入填充装置、点熔焊装置、电路板与晶圆盒定位插入装置、物件整列靠齐。

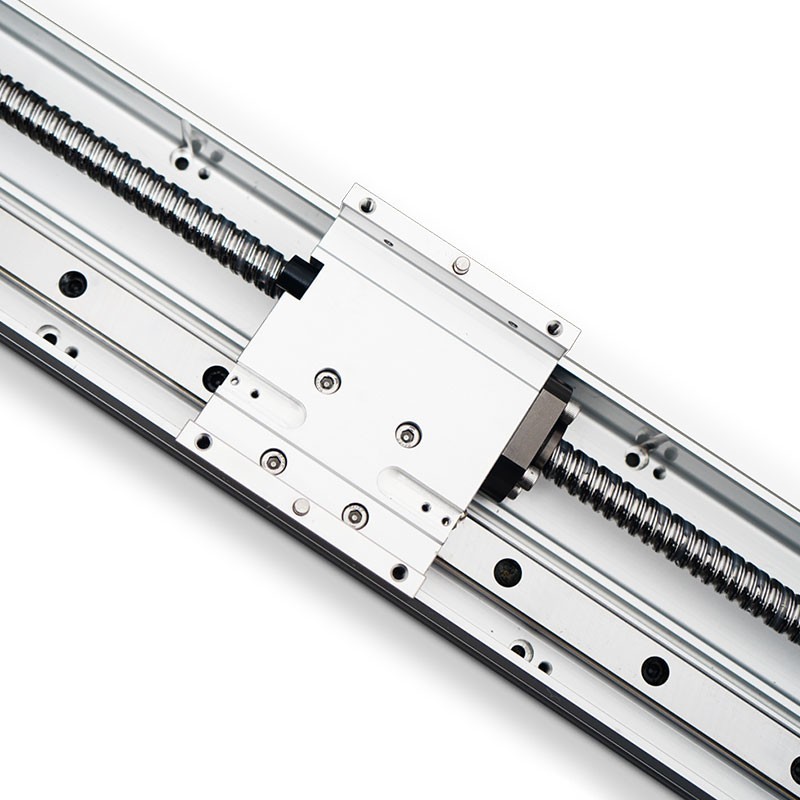

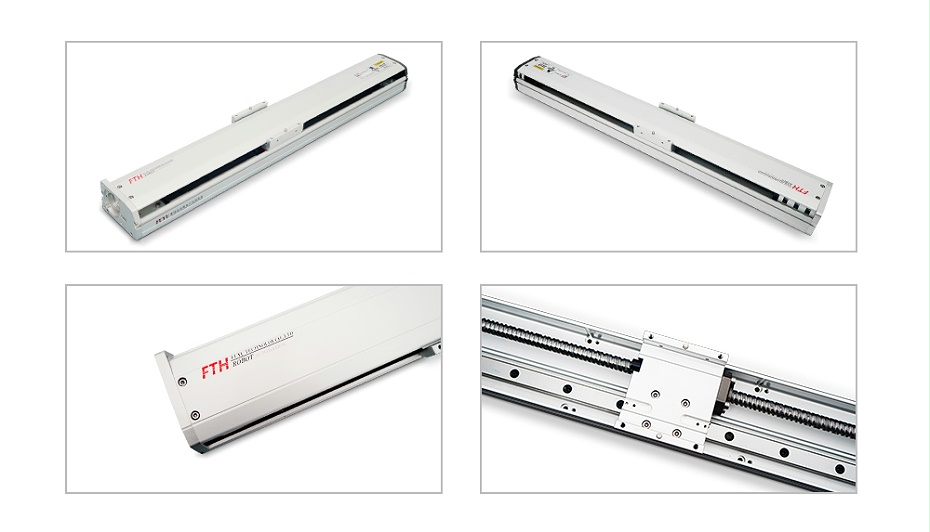

半封闭式模组

产品特点

  • 1.实现高精度运行,精度可达±0.02MM
  • 2.刚新高,模组精度保持性好
  • 3.高负载,低噪音,运行更稳定。

产品参数

型号名称 FTH10(单轨)
模组宽度 102MM
重复定位精度 精度±0.02MM
标配电机 400W伺服电机
丝杆规格 16
导轨规格 单轨W20XH15.5
有效行程

50MM~1050MM

丝杆导程 5MM/10MM/20MM
 最大负载 50kg(水平)15kg(垂直)
噪音 75分贝(空载)71分贝(额载)
可搭建方式 可以叠十字、悬臂、T型、龙门式、三轴式、四轴式多种叠法

产品图纸

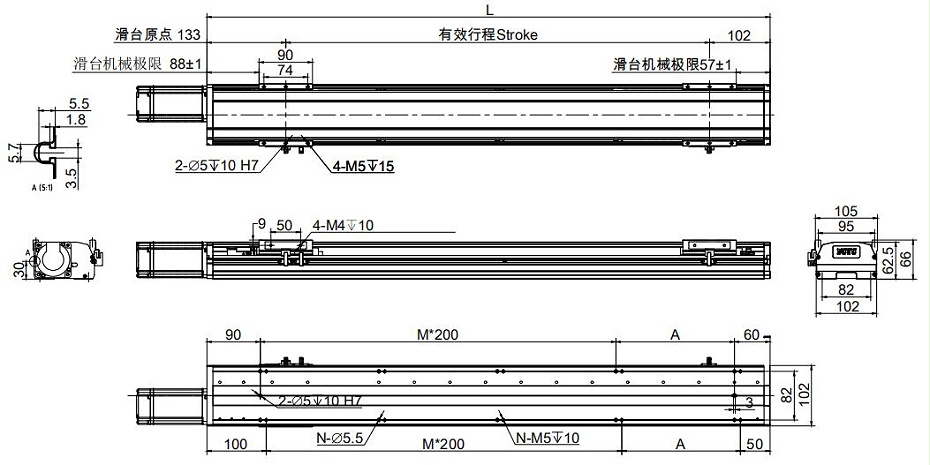

FTH10-BC(电机直连)


半封闭式丝杆直线模组图纸

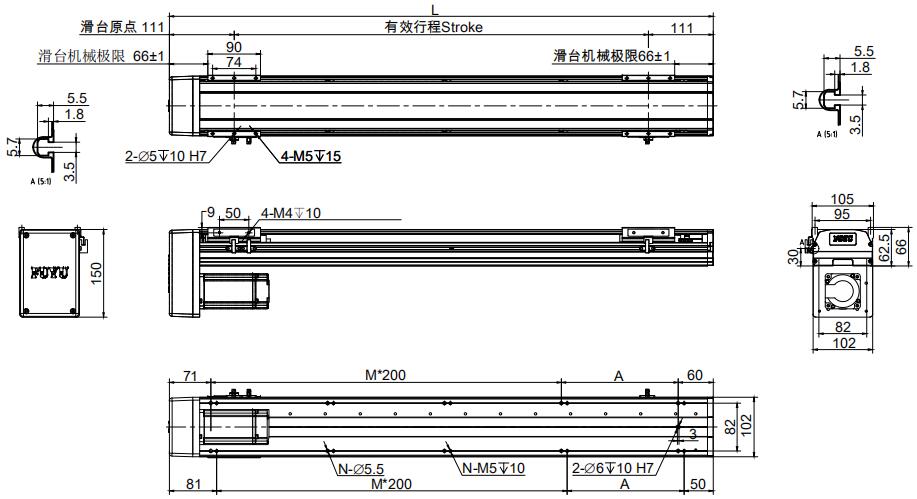

FTH10-BL(电机左折)

半封闭式模组图纸

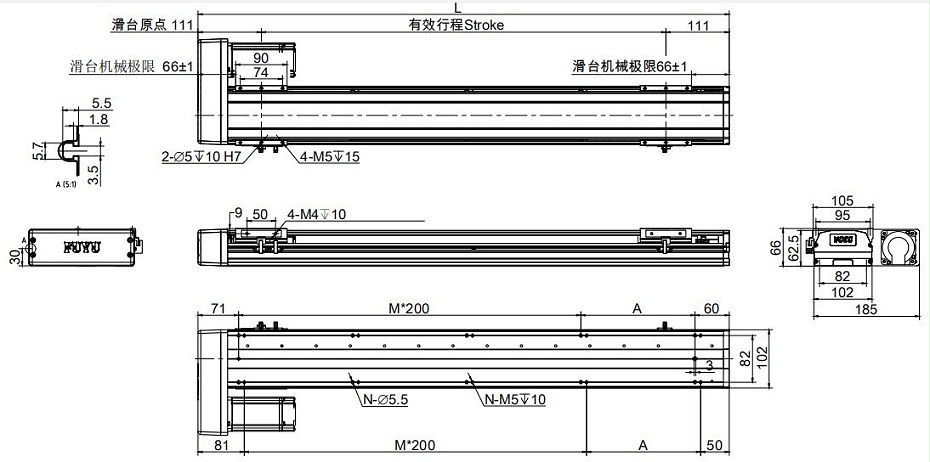

FTH10-BR(电机右折)

直线模组图纸

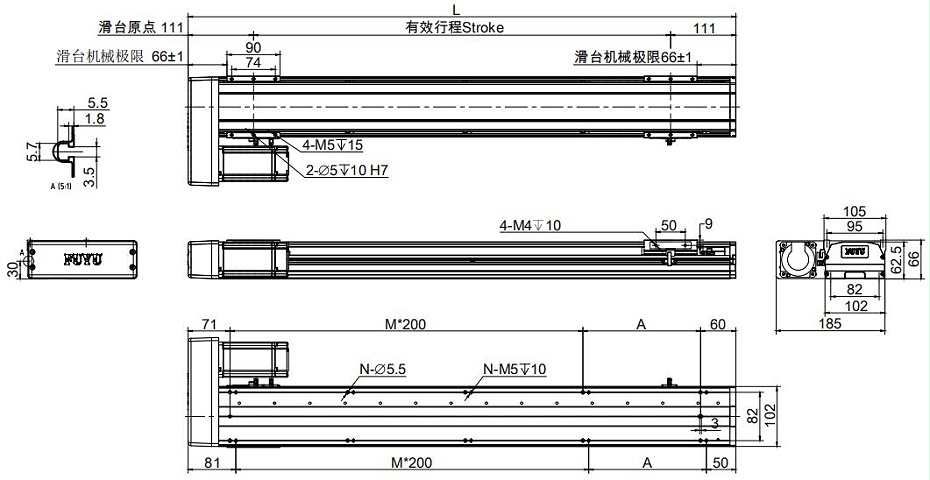

FTH10-BD(电机下折)

半封闭式模组滑台图纸

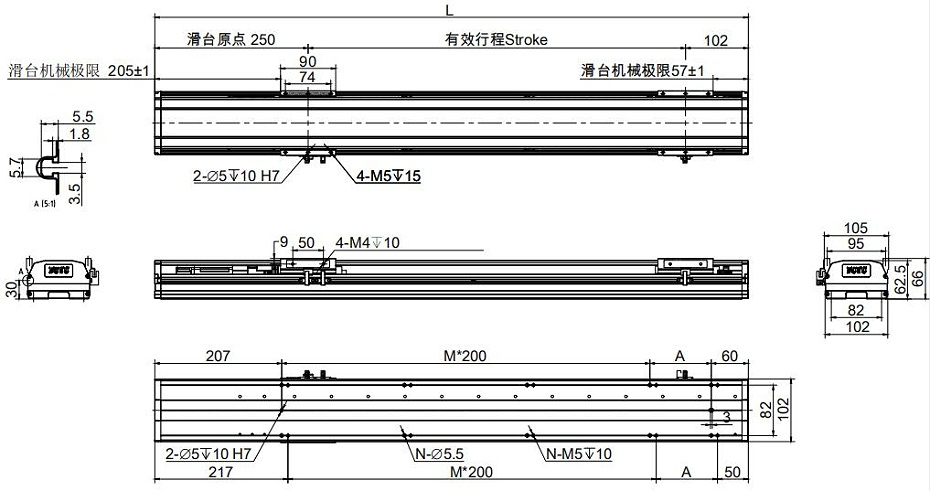

FTH10-M(电机内置)

半封闭式滚珠丝杆滑台图纸
